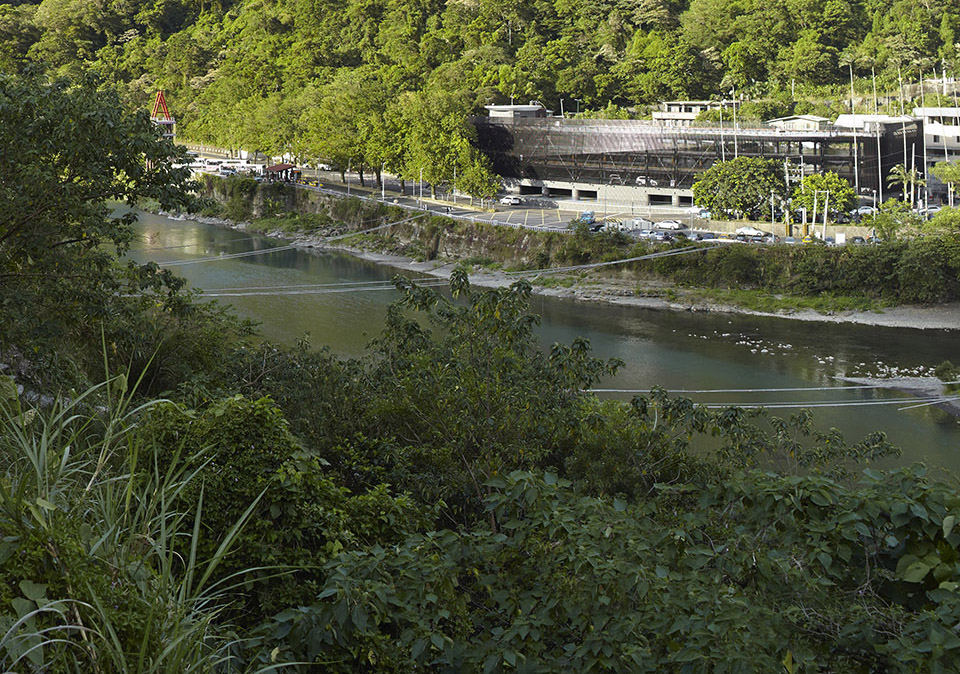

来自Q-LAB曾永信建筑师事务所对gooood的分享。他们在台湾新北市风景秀丽的原住民区乌来乡设计了一座形体简洁的弧形建筑，该建筑利用三维参数化技术生成优美曲线，并在建筑外立面上安装了3000件现场组装的预制铝塑格栅，形成透气又降温的屏障。有了这层屏障，在台湾炎热的夏季，建筑室内外温差可达5度以上。一座融入景观的简洁而高品质立体停车场。更多请至：Q-LAB on gooood

Q-LAB on gooood:
曾永信建筑师事务所在gooood的更多作品：
土城国民运动中心，台湾 Tucheng Sports Center, Taiwan
中和国民运动中心，台湾 Zhonghe Sports Center

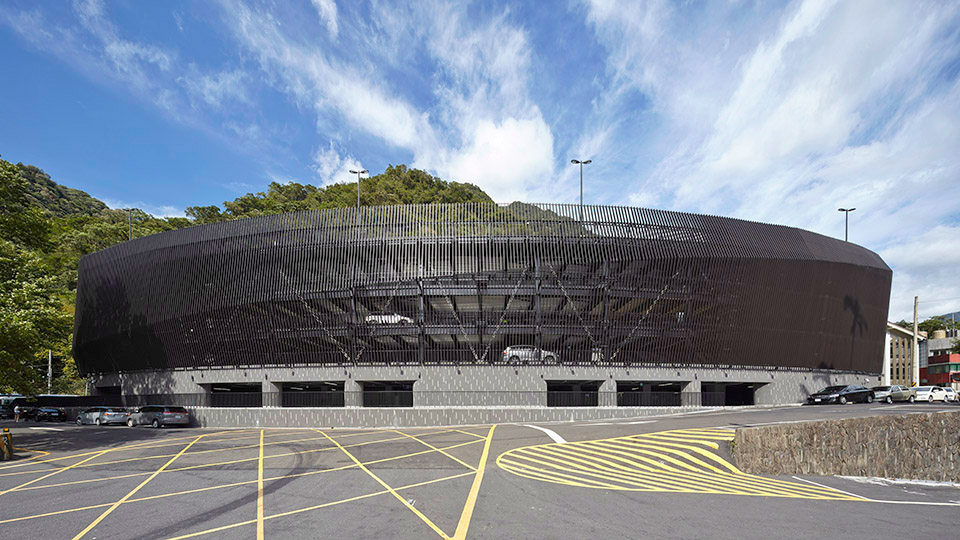

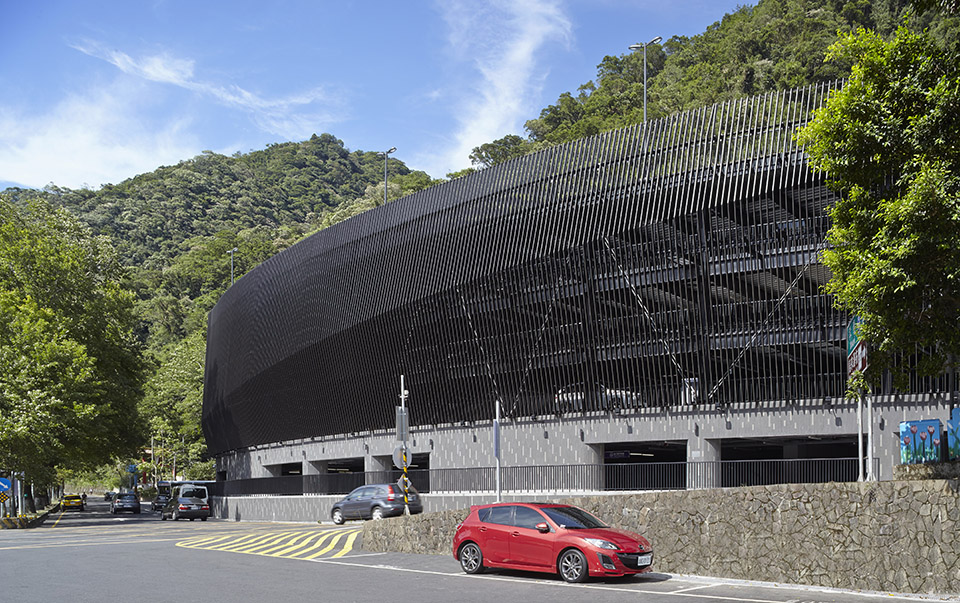

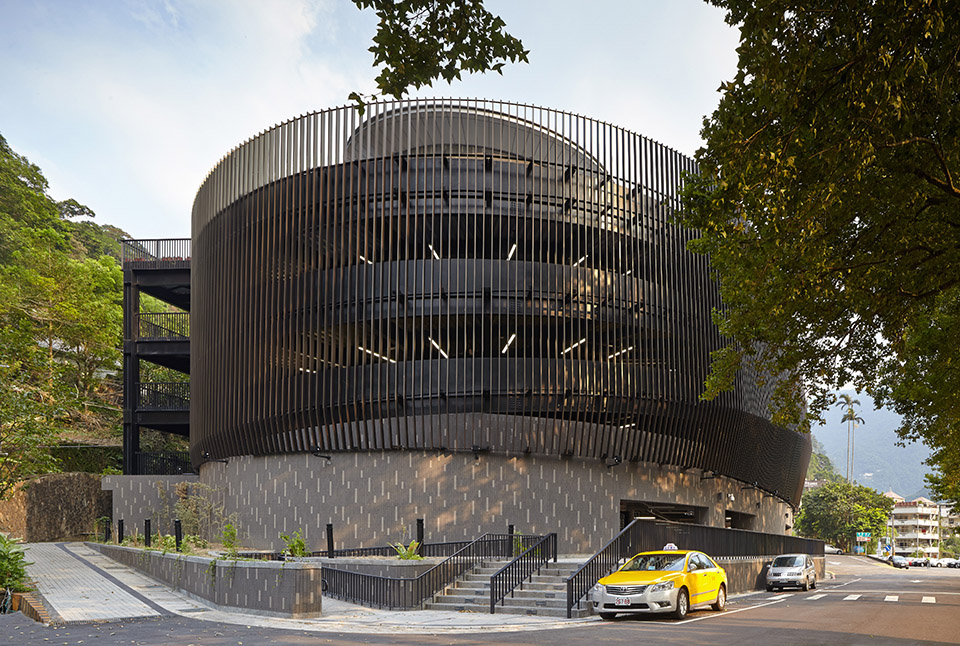

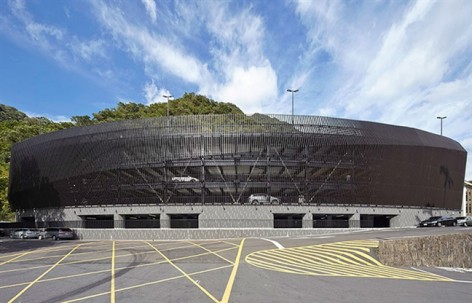

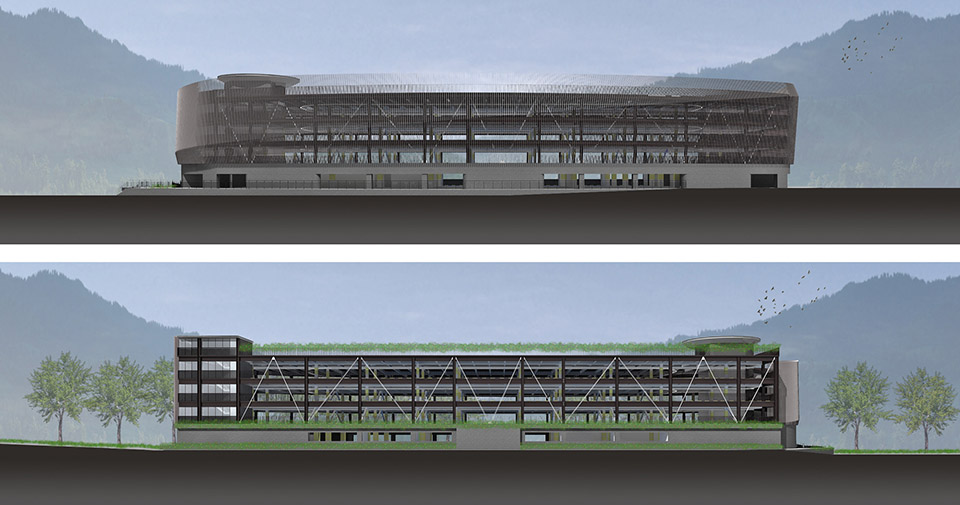

The design took clues from its beautiful surroundings such as the silhouette of the mountains and translates it into a simple curving façade which covers the entire length of the building from North to South for more than 100 meters long. The technique of parametric design was deployed when generating this gentle curve that moves three dimensionally in space. The end result requires 3000 pieces of aluminum extrusion that were prefabricated in shop, shipped and assembled on site. This louver façade also help block the western sun from hot steaming summer heat in Taiwan. The temperature difference between indoor and outdoor can be as high as 5 degrees in Celsius in any given summer days.

The design of the building aims to create a gesture that blends quietly with the surrounding landscape and richness in structural details and material assemblage.

计画缘起

乌来区为新北市唯一的原住民区，拥有秀丽的自然景观以及独特的泰雅族文化资产。境内知名景点众多，加上具有富含优良水质之温泉水源，吸引众多温泉旅馆进驻乌来街两侧。平日专程至此泡汤之游客已是络绎不绝，例假日期间更是车满为患，停车空间严重不足，影响游客莅临旅游之意愿，局限乌来之观光产业发展。为建构乌来风景区友善观光旅游环境，新北市政府交通局特规划『乌来乡立体停车场增建工程』，计画将原有之一层停车场，增建为地上四层立体停车场，提供游客充足之停车空间，提高至乌来观光之方便性及可及性，增进乌来乡观光产业之竞争力。

基地周边环境

乌来区的林相以亚热带山地阔叶林为主，多为楠科、樟科、桑科及壳斗科的树种；人工阔叶林中常见者为相思树林。另外，针叶林亦有分布，红桧、扁柏为主要的树种。人工针叶林中常见柳杉、台湾杉等。乌来是泰雅族聚落，具有许多原住民文化特色的纺织品、装饰品、雕刻、工艺品和活动。泰雅族传统工艺的材料主要为就地取材的竹、木、藤、麻等，以製作家常用品为主，多以实用为原则，各种器物少见精雕细琢的装饰。

基地文化议题

乌来在泰雅族的语言乌来就是「冒烟的热水」。乌来是台湾北部著名的山地乡，位于水源保护区，居民以泰雅族居多，南势溪与桶后溪交流处形成峻秀的山水奇景。过去的泰雅族文化，多半是藉由口传或传统工艺扮演记载历史、文化的角色，而这些传统工艺代表著一个族群，在一个区域裡为求生存，所製造生产出满足生活需要的种种物件，其孕藏著文化脉络、历史情境、社会结构、经济体系、宗教信仰等内涵，因不同阶段的改变而呈现不同的形式与内容。因此，在泰雅社会中，传统工艺可以说是一种族群文化的历史标志和象徵。

建筑设计构想

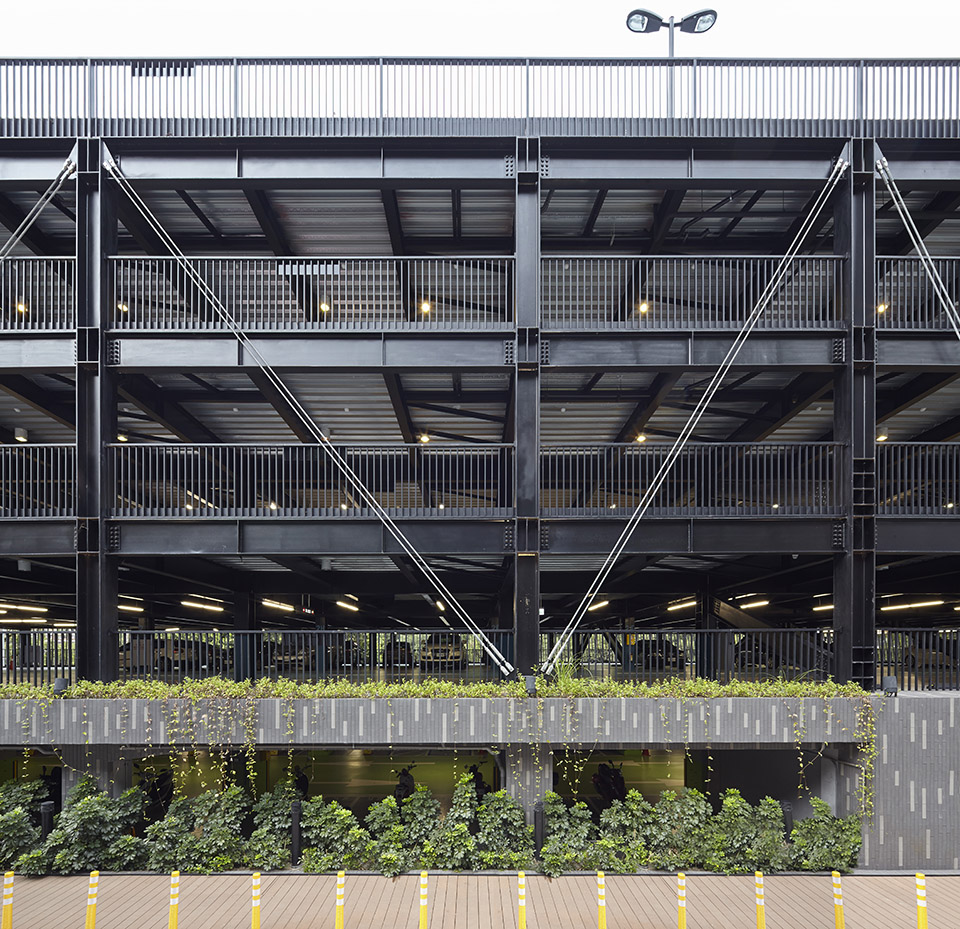

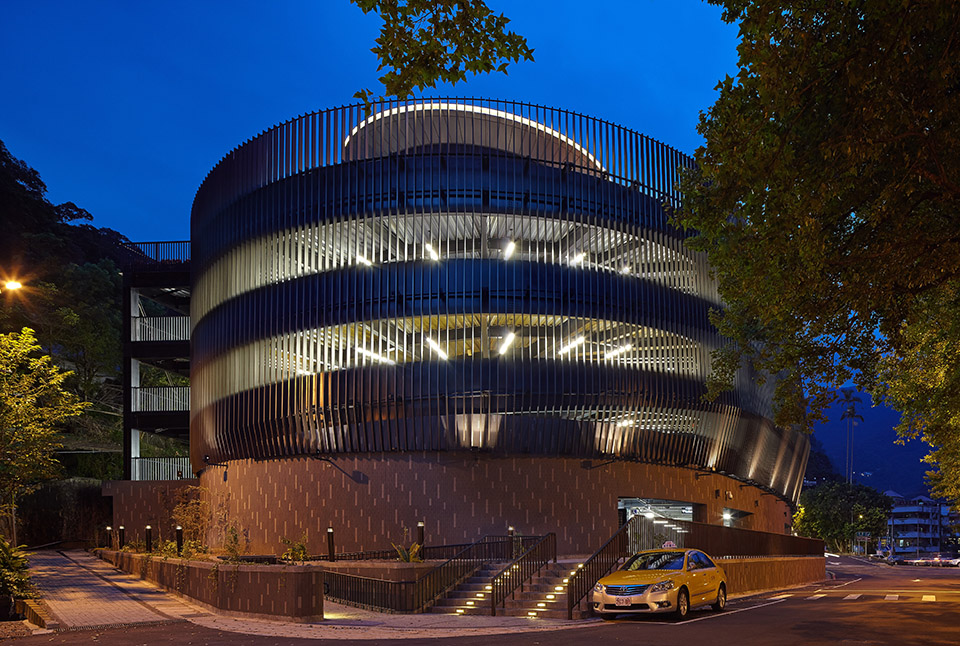

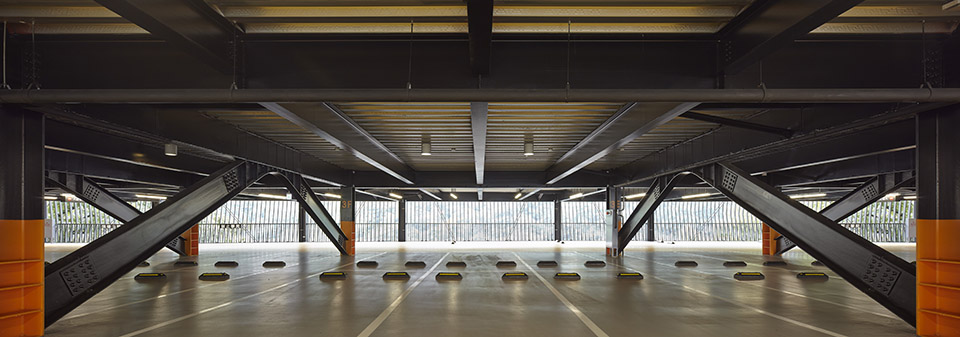

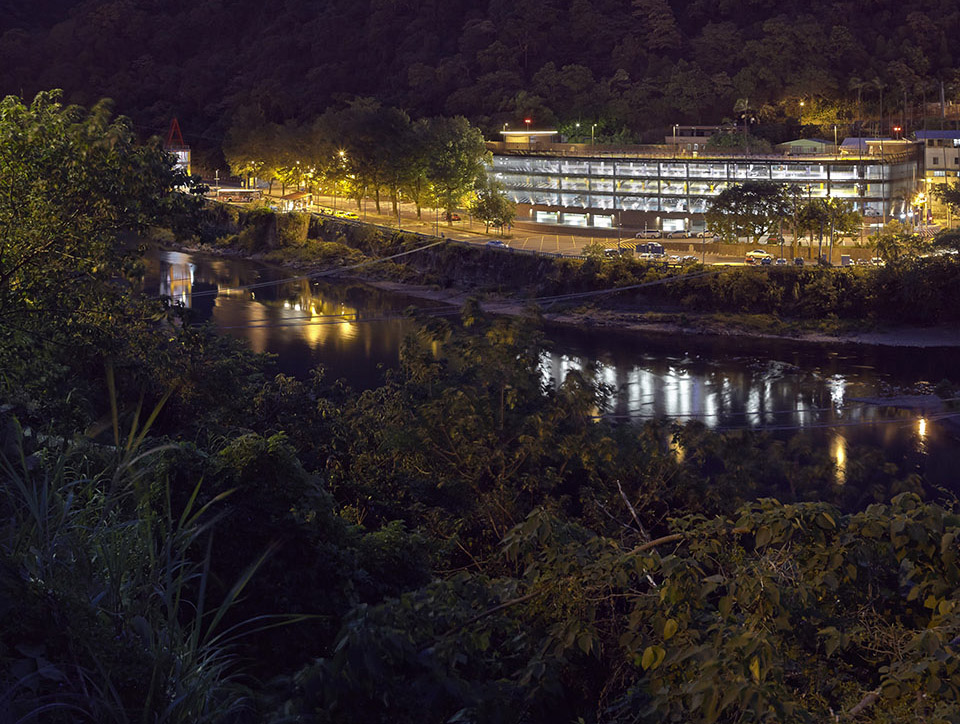

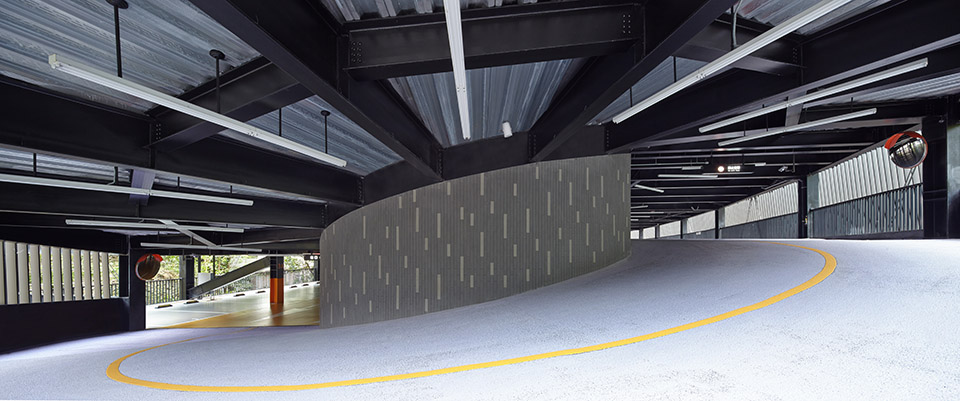

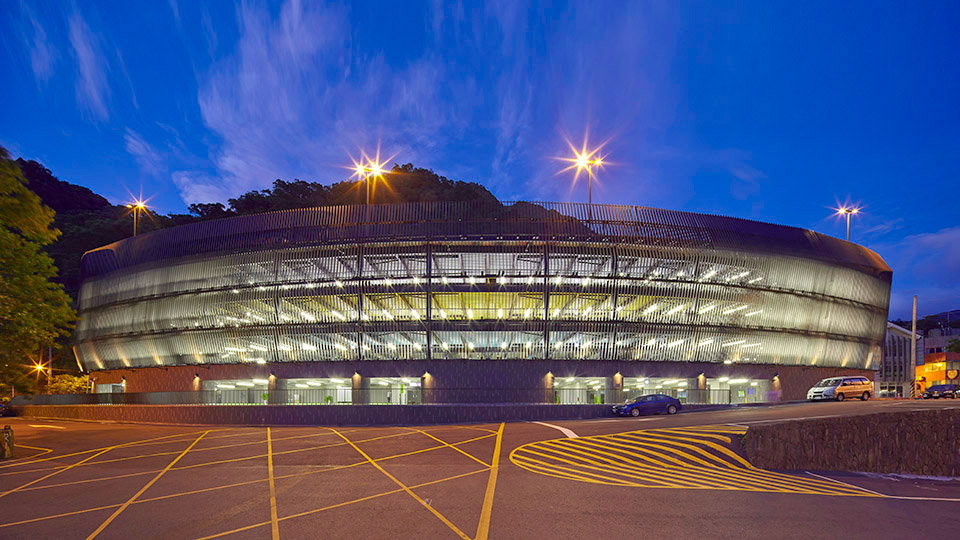

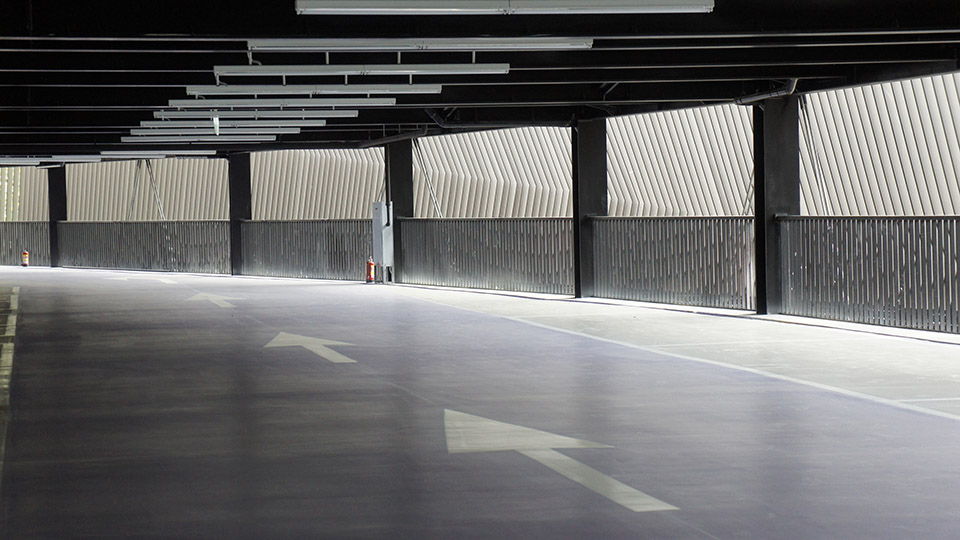

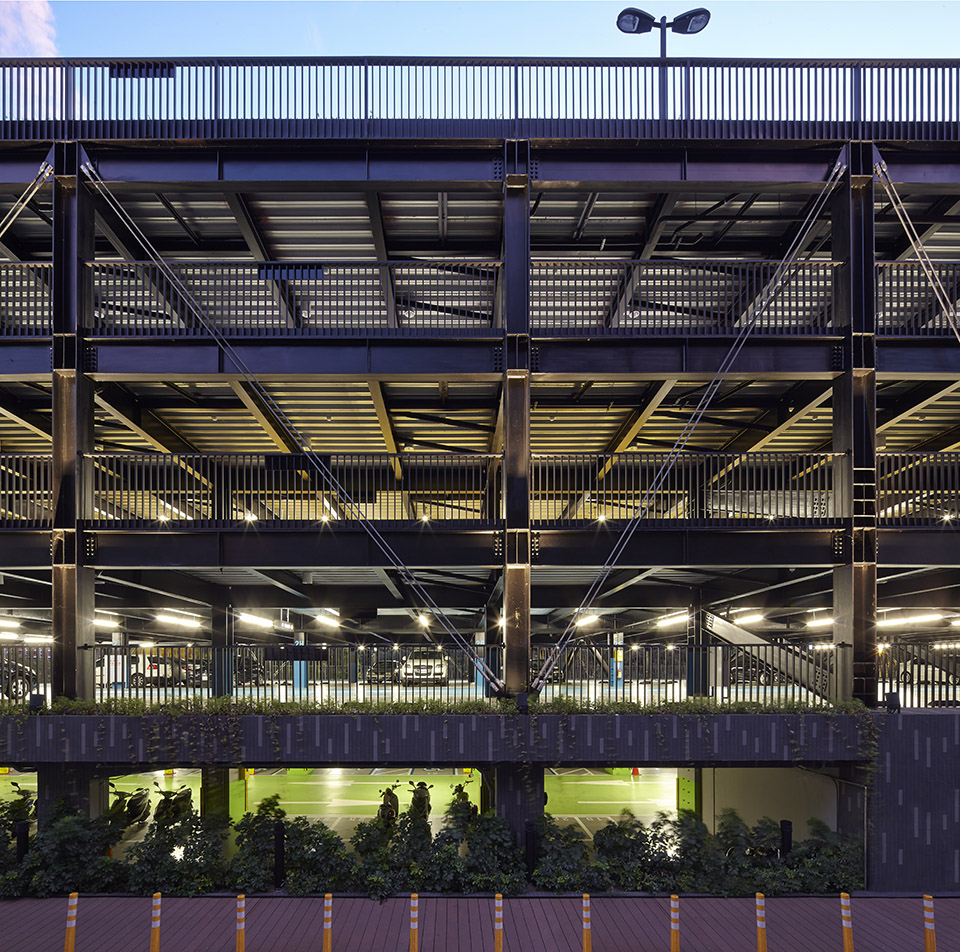

本案萃取乌来大自然山景的峰陵线当作建筑创作的意象发想，搭配泰雅族织品文化之带状条纹图腾与纹面之特色，意图将之抽象化，并以大地之雕塑做为本案量体及视觉上的设计泉源。此设计作品亦动亦静，强调的是开车者与建筑间的视觉互动。同时也希望将雕塑般的建筑量体藏于大地，并展现其谦卑与融合之意涵。针对本案，本所坚持在量体及造型的处理上利用洗练的手法及藏的概念来执行。我们针对开车者与建筑所产生的视觉互动做为本案外型的一大设计诉求。在长达九十公尺的环状立面上，我们利用线型格栅围塑出具有峰线意涵的雕塑量体，并将此建筑上的峰线由左侧一楼车道顶板缓慢转折至右侧四楼梯间屋凸侧牆。此一折线乃透过业界最新参数软体(Grasshopper)结合工业设计软体(Rhino)及建筑软体(sketch up)共同设计运算。我们将此设计手法统称为参数式设计(parametric design)。透过这些设计软体，我们能即时计算所有格栅铝挤型所需之尺寸、造型及用料。此一设计方法不但能解决人脑无法即时处理的三度複杂几何，更可以让我们于第一时间了解其施作上可能遇到的介面及其所需的相关费用估算。除此之外，本设计案亦希望将藉由建筑与结构的结合，充分反应泰雅族细腻的工艺文化背景与历史意义。本案在结构系统上採取钢构施作，故在所有柱、梁、斜撑及钢索的连接上，无不用尽心思，企图打造一座极度细腻及充满工艺美学的建筑物。在节能减碳上，钢材的使用未来不仅可回收再利用，环状格栅及自然通风的设计亦可解决基地上建筑面对西晒的直接衝击。在平面规划上，一楼邻人行道牆面，除既有剪力牆外，其馀全被要求开放出来，做为人行的通廊及视觉的延伸，并取消原有汽车停车格，取而代之的是脚踏车停车格及男女厕所空间。二楼以上主要是以汽车停车为主。顶楼除汽车停车以外，节庆时亦可提供乡民举办大型活动使用。在材质的使用上，本案一楼外牆主要是以灰色系丁挂砖为主要建材，并利用不同深浅的灰阶混搭以营造出不对称的变化美感。二楼以上建材，主要是以咖啡色系格栅铝挤型搭配灰色烤漆钢板女儿牆做为整体外观的色彩计画及材质选择。室内部分，地坪多以环氧树脂地板为主，现场可一体成型、无接缝、工期短、易施工、表面粗糙止滑度可依求调整，保养容易，且不需日常维护。在夜间照明上，为凸显建筑外牆上的峰线转折，LED灯具直接结合格栅铝挤型，并安装于峰线下方之所有格栅，藉以呈现出量体转折之变化。

参数式设计(Parametric Design)

有别于过往建筑设计大多建构在主观的直觉判断、传统的美学养成及制式的经验传承之上，参数式设计方法则架构于一套互动的游戏规则及演算机制，透过建筑师对设计概念的转译，定义其相关参数之规则与关联做为建筑设计变化的基础。此设计模式不仅可以即时生产、评估、调整方案之几何图形，还可在任何阶段透过电脑即时处理重覆且庞大的资料，让建筑师在设计概念中能充分融合对环境因子的认知，并在最短时间内建构其相对应之视觉模型、提供相关的面积计算及材料的成本支出。这样的动态回馈机制与建筑设计流程，不仅能协助设计单位整合主、客观的设计条件，还能在设计的初期便提供对营造成本的控制及未来施工图面製作上的可行性及准确性。本所藉由乌来乡立体停车场一案，彻底执行参数式设计方法，从竞图阶段的概念设计，到细部设计阶段的成本管控乃至于施工图阶段的图说製作，皆利用相关电脑软体架构出整体连贯的参数化设计过程，确保此设计案品管的一致性及准确性。

建筑减法美学

好的建筑可以历久弥新，不需要譁众取宠。然而以台湾为例，目前诸多公共建物乃至民间建案在外观造型上仍常有过多且不需要的装饰点缀，语彙不仅繁複也不具任何意义。此结果，不仅反应出台湾美学素养的普遍低落，而其衍生出的都市环境更是杂乱不堪，也导致一般大众对美学的认知继续停留在过去的拼凑及显像思维(图像化立面)中。甚至也有人认为建筑师如果不”多”设计些造型，他们就没有尽到专业上的职责。然而，事实上，好的建筑是要能与环境合而为一，绝对不是多即是好。建筑大师密斯凡德罗(Ludwig Mies van der Rohe)曾说道: 少及是多(Less is more)。同样是观光景点，我们常发现，在日本，很多建筑的感动来自于居民本身对环境的整理与建筑师对设计的细腻及谦卑之心。我们一直认为好的建筑，必须化繁为简，不需大张旗鼓，更不需要为了做造型而做造型。举凡国际上优质的建筑物(例如建筑师安藤忠雄、畏研吾、Norman Foster、Renzo Piano等所设计之建筑)也都以概念清楚、简洁但不简单、大方但不繁琐之思维进行设计。针对本案，本所以为乌来区目前的环境，无论是民宅或老街，都仍充斥过多的显像图腾及杂乱语彙，如何化繁为简，如何融合建筑与环境更尤其重要。我们深信，乌来区立体停车场增建一案，必须透过谦卑的设计手法，将大地与建筑合而为一。它存在的的价值不在与大自然争奇斗艳，相反的，它乐于扮演配角，享受宁静也尊重环境。

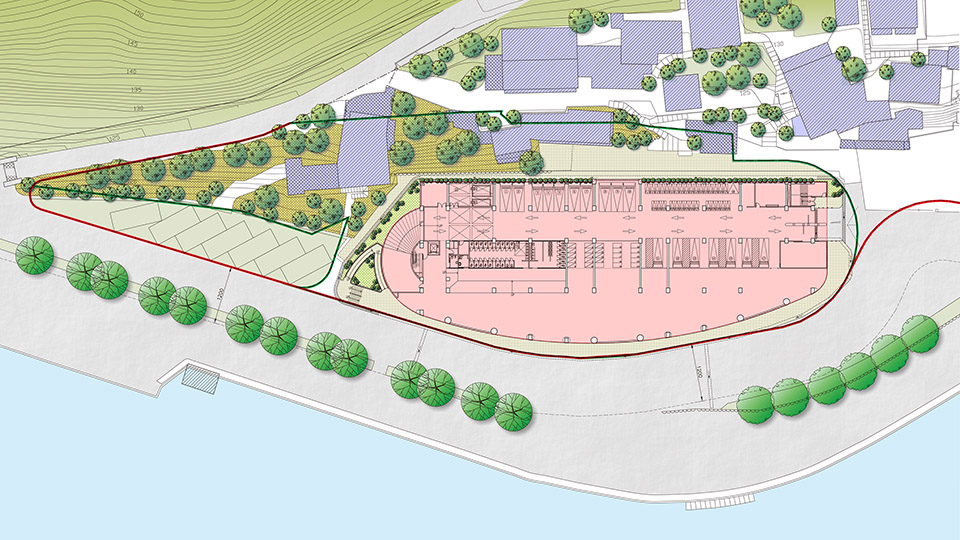

▼ SITE PALN

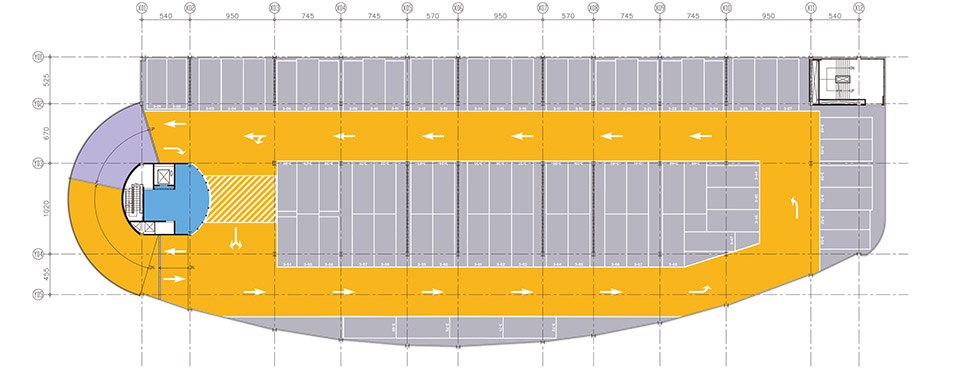

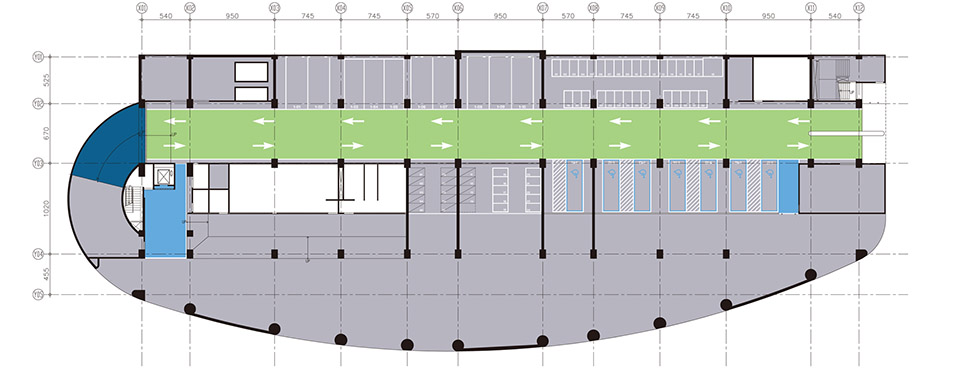

▼ 1F

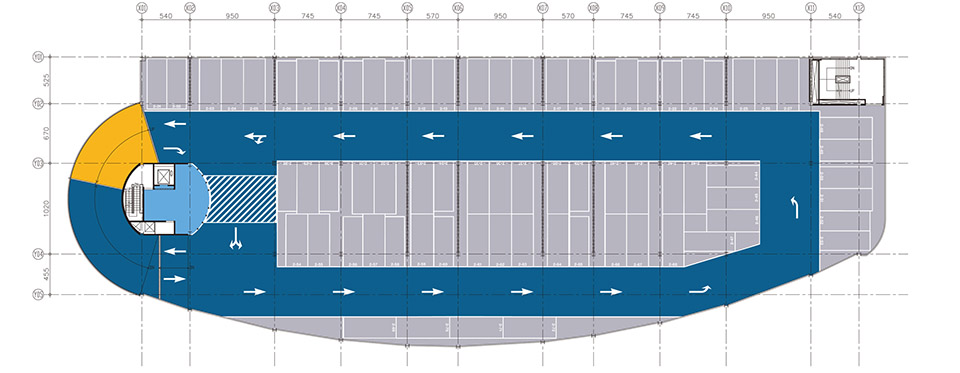

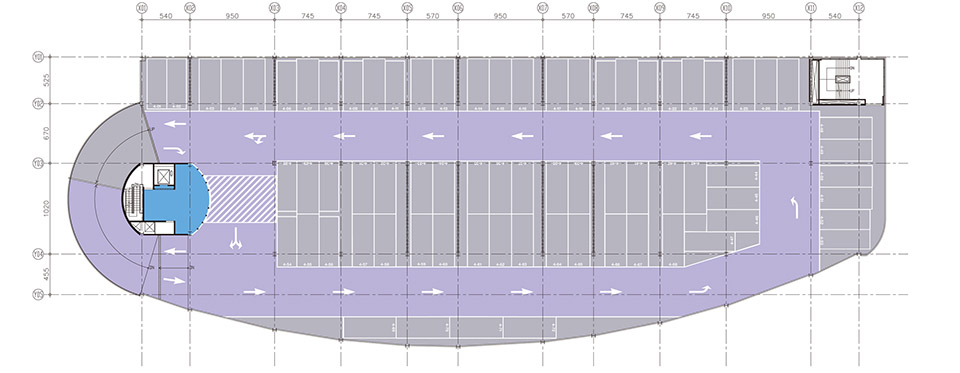

▼ 2F

▼ 3F

▼ 4F

▼ 5F

本案参与人员:
建筑:曾永信建筑师事务所(曾永信、曾柏庭、吴东翰、黄子豪、张家瑜、陈智晟)
结构:筑远工程顾问有限公司(张盈智、朱昭玮)
机电:克勤电机技师事务所(潘克难、黄传生、黄建富、王俊仁)
消防:远东防灾消防工业有限公司(杨铭德)
营造:忠明营造(陆永富、周昭发、张政展、陈弘育、陈朝弘)

设计时间:2010.11~2011.06
施工时间:2011.07~2012.02
建筑面积:3,073 M2
楼地板面积:11,342 M2
工程造价:140,000,000

MORE: Q-LAB曾永信建筑师事务所，更多请至：Q-LAB on gooood
