Renovation of Shanghai Zhangjiang Cement Factory by MAD

感谢 MAD 对gooood的分享 。更多关于他们：MAD on gooood.
Appreciation towards MAD for providing the following description:

MAD建筑事务所公布新作上海“方舟”改造设计方案。

▼项目概览，Overall view © MAD

MAD的改造设计希望通过新老建筑的并置，创造时间感官和物理维度上的立体层次。改造后的建筑，如同一艘冉冉升起的方舟，为衰败的工业遗址带去新的生命力。

“方舟”的改造对象为上海张江水泥厂园区南侧的“万米仓”。改造后，这里将成为融文化、创意、餐饮、商业、共享办公等不同业态于一体的多功能公共滨水空间。

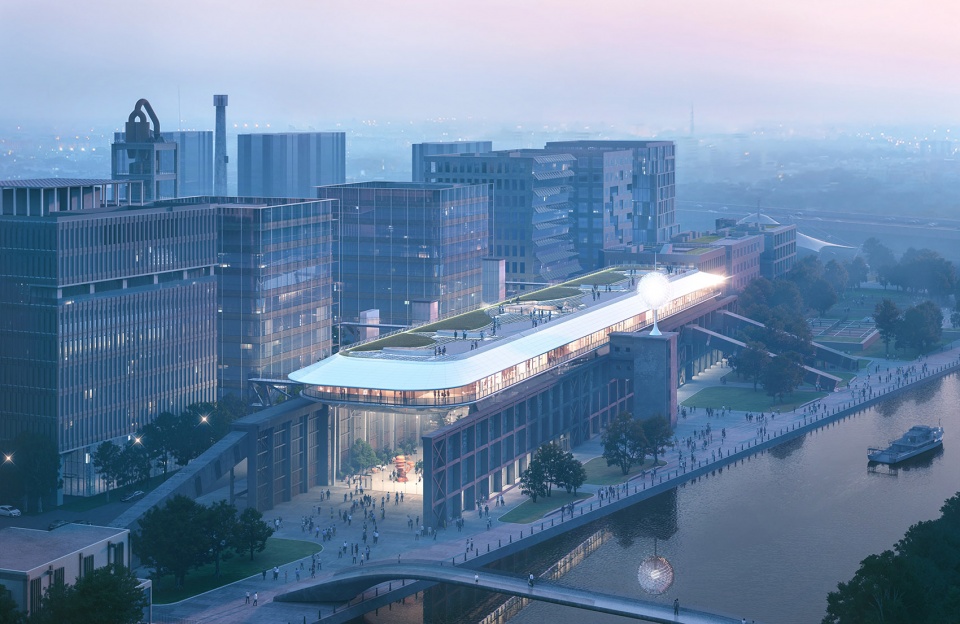

▼鸟瞰，Aerial view © MAD

上海张江水泥厂位于张江城市副中心，曾是上海三大水泥厂之一，1971年建成，见证了上海近50年城市建设发展，后于2013年基本停产。

近年，园区改造启动，召集了国内外先锋建筑师对园区进行集群设计，通过更新再利用，保留“万米仓”、“水泥筒仓”、“窑尾塔”等历史遗留工业建筑，发展研发、文体服务和创意商业配套，将水泥厂改造为产业共生、建筑多元、人文共享为一体的复合型产业园区。

▼上海张江水泥厂园区环境，Original site photo  © MAD

立于川杨河北畔的万米仓，曾是往来船只将原料送入水泥厂加工的第一站，也是水泥厂内现存面积最大的建筑。其势如万米画卷的沿河立面是一代代上海人民的城市记忆。如今，虽褪去了昔日往来货运和工业生产的熙攘，万米仓仍是川杨河畔连接张江副中心的重要城市节点，与地标张江“科学之门”双子塔隔水相望。

▼园区南侧的“万米仓”，The original cement factory © MAD

“工业遗产之所以被保留和利用，不仅是因为其所承载的历史记忆，更重要的是它能让未来也具有某种历史感。所以，我们在这里并不需要去赞美和巩固工业美学，而更应关注当代和未来的精神。”
——马岩松

▼改造后建筑效果，Building exterior view after renovation  © MAD

设计保留了万米仓原有的工业建筑风貌。老屋顶被拆除，取而代之的是一个如同来自未来的、方舟般的金属“漂浮”空间。混凝土的粗粝感与金属的光洁质感形成强烈对比，来自不同时间维度的存在相互碰撞，产生的张力让原已破败的厂房产生新的生命力。

▼一个如同来自未来的、方舟般的金属“漂浮”空间，An ark-like metallic “floating” space from the future © MAD

▼轴测示意图，Axon © MAD

新的办公空间如方舟般被升至空中，成为新的屋顶；原有的工业大空间被保留并转化为一个多功能的城市会客厅。

原工业建筑斑驳的长向立面经修缮与加固后，成为新空间记忆和灵魂的一部分。朝向张江副中心的西侧墙体被拆除，取而代之的是整面的悬索玻璃幕墙。玻璃幕墙相对原墙体的位置往后退，外侧形成24小时开放的城市公共空间。

▼新的办公空间如方舟般被升至空中，成为新的屋顶，The new office space is lifted into the air like an ark to become a new rooftop © MAD

通透的玻璃幕墙背后，明亮、开阔的厂房空间一览无余。设计利用万米仓狭长而高大的体量特点，打造极具纵深感的室内空间。人们步入内部，映入眼帘的是徐徐展开的巨大方舟。金属悬梯直通屋面，吸引人踏上探寻未来与未知的旅程。

▼室内金属悬梯，Indoor metal suspension ladder © MAD

方舟之下，是老厂房斑驳的墙体以及层层递进的退台花园。花园中设置有创意、文化、餐饮等业态，以期打造能够激活城市空间的活力新社区。

▼层层递进的退台花园，The layered interior garden © MAD

新老结构通过老厂房墙体与漂浮方舟之间的玻璃幕墙完全脱开。光线从幕墙间隙中洒下，落在花园之中，又映射在顶部微微反光的不锈钢天花上，使整个空间都充满了自然的光感与绿意。阳光随着时间变幻角度，仿佛提醒着人们时间的流逝，和这里一砖一瓦曾见证过的历史。

▼光线从幕墙间隙中洒下，Light pours through the gaps in the curtain wall © MAD

▼不锈钢天花反射光感与绿意，Stainless steel ceiling reflects light and greenery © MAD

▼楼梯通道，Stairway © MAD

为了让身处建筑内部的人们也能自由享受河岸景观，老厂房的首层沿河界面被打开，与滨水广场融合。同时在建筑中部设置通廊，将园区内广场与河岸相连接。新设计的连桥连接川杨河两岸，让片区更多的人们能够更便捷地享受这处新型的公共空间。

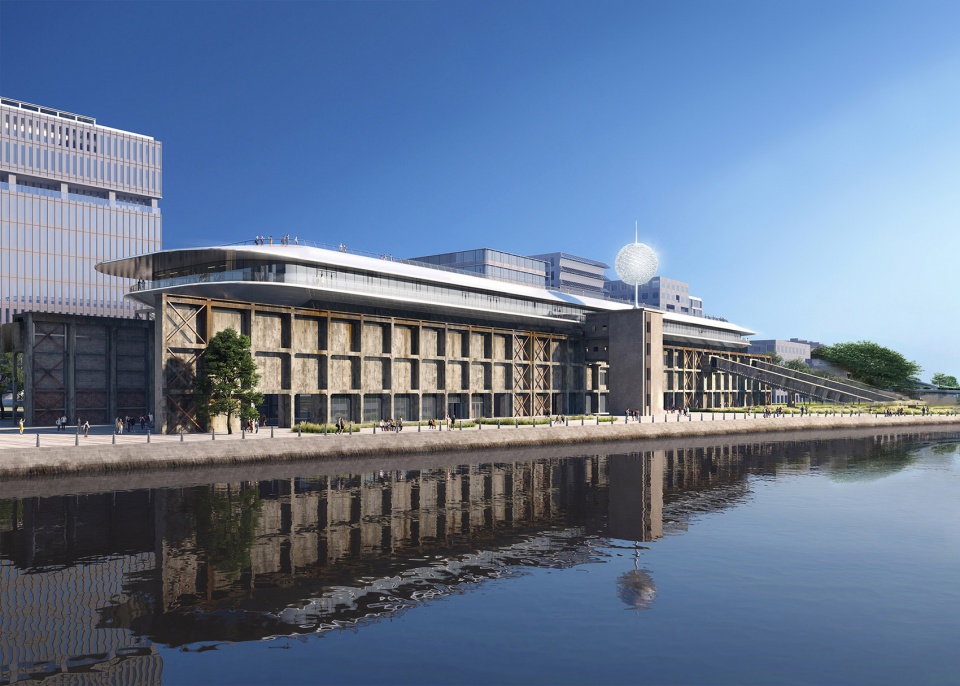

▼河岸视角，Riverbank © MAD

屋顶被打造为开阔的城市公共空间。人们可自由通达至此，远眺川杨河。方舟的屋檐向下倾斜，一方面在视觉上消解了建筑高度可能对川杨河畔产生的压迫感，另一方面也优化了屋顶平台的景观视野。

▼屋顶平台，Roof terrace © MAD

“方舟”的漂浮效果通过新增立柱、楼面桁架、跨层桁架和大跨梁等结构来实现；老旧墙面则通过拉墙钉、钢丝网、扶壁钢架等方式进行加固修复，以求最大限度地保留其历史沧桑感。

上海张江水泥厂万米仓改造项目预计于2026年完工。

▼结构拆解图，Structure analysis © MAD

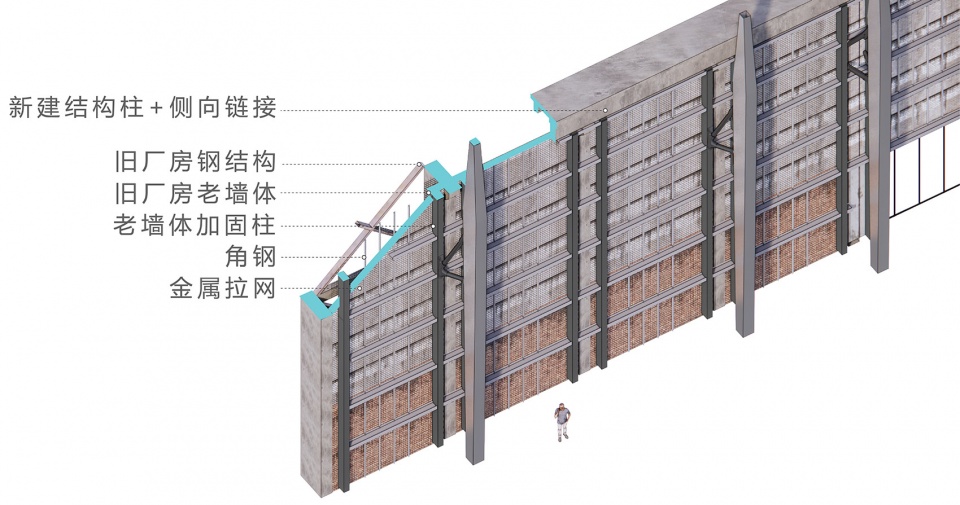

▼加固策略示意，Building Reinforcement Strategy © MAD

▼功能分布示意，Programme Distribution © MAD

▼交通动线示意，Circulation © MAD

▼总平面图，Site plan © MAD

▼一层平面图，1F plan   © MAD

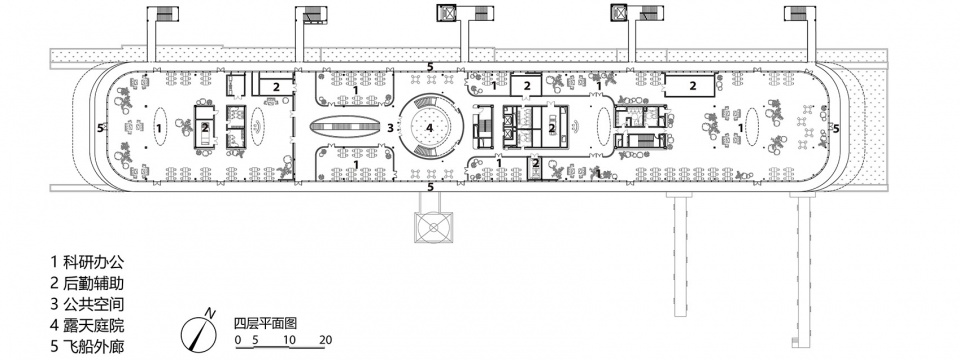

▼四层平面图，4F plan   © MAD

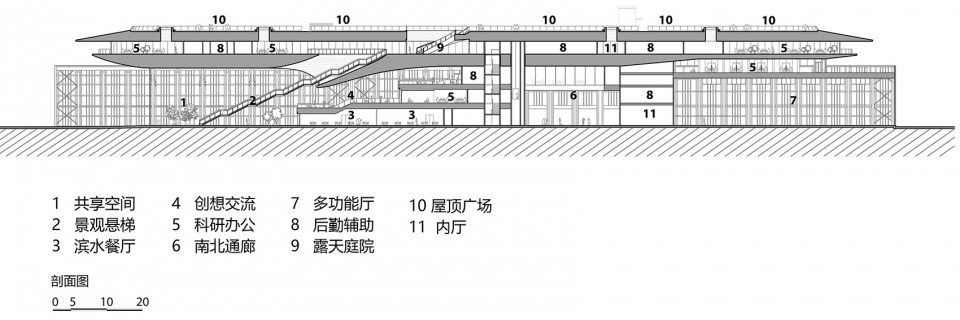

▼剖面图，Section © MAD

张江水泥厂改造设计
中国上海
2021 – 2026

类型：保留改造多功能建筑
基地面积：6,742 平方米
建筑面积：15,312 平方米
建筑高度：24 米

主持合伙人：马岩松, 党群, 早野洋介
主持副合伙人：傅昌瑞
设计团队：郑程文, 张彤, 周芮, Shiko Foo
业主：上海全澄开发建设有限公司
甲级设计院：同济大学建筑设计研究院（集团）有限公司
结构顾问：和作结构建筑研究所
幕墙顾问：CIMA上海熙玛工程顾问有限公司
室内顾问：MAD建筑事务所
灯光顾问：TS上海倘思照明设计有限公司
景观顾问：DLC地茂景观设计咨询（上海）有限公司
