Wuyishan Bamboo Raft Factory / TAO

Go back to fundamental discussion of ontological aspects in architecture

Project Specs

Location:
Materials:

迹•建筑事务所(TAO)的主创建筑师华黎给gooood分享了他们最新的作品武夷山竹筏育制场设计。更多关于 TAO on gooood.
Appreciation towards Trace Architecture Office for providing the following description:

来自建筑师:文章介绍了武夷山竹筏育制场项目的背景、地域特征、设计思想和建造过程,分析设计中对结构、采光、通风、尺度、材料、建造等问题的具体考虑,提出工业建筑可以回归到对建筑本体问题更单纯地探讨,作为对当代建筑过多被文学或哲学话语所裹挟的现象的一种反思。

form the architect : The essay describes the background, regional condition, design concept and construction process of Wuyishan Bamboo Raft Factory Project, and explains architect’s consideration on structure, natural light, ventilation, scale, material, and construction. It addresses the issue that industrial architecture could go back to fundamental discussion of ontological aspects in architecture, as a reflection of phenomena that contemporary architecture is often theorized by literary or philosophical discourse.

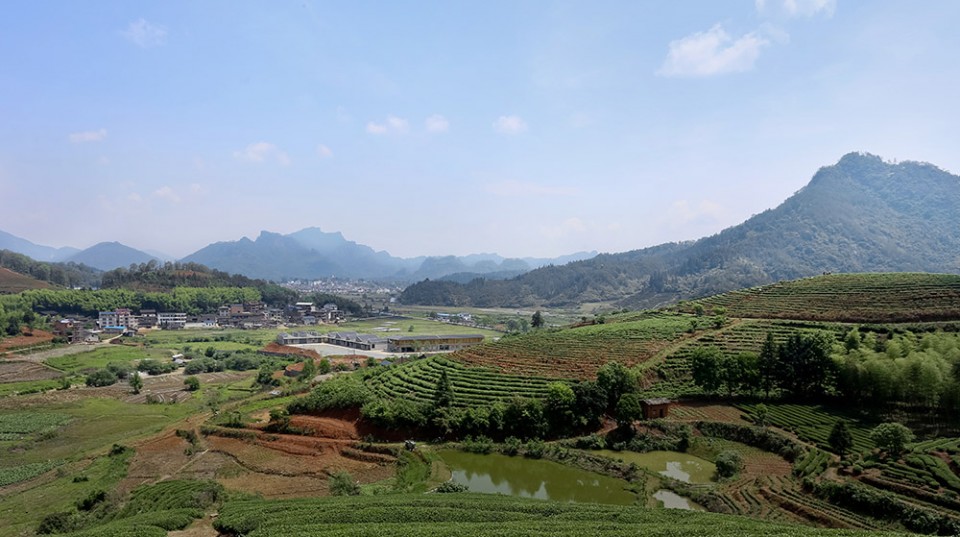

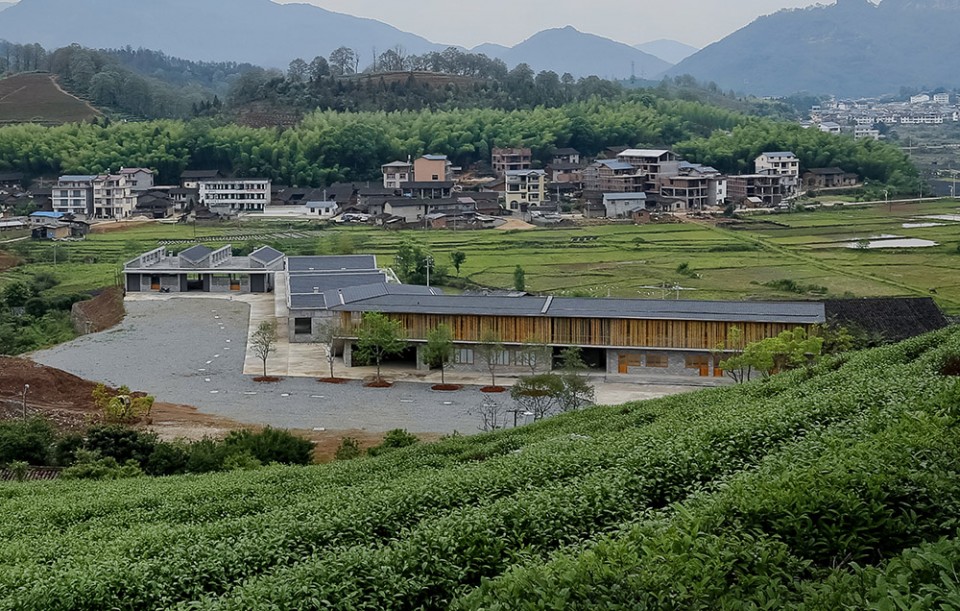

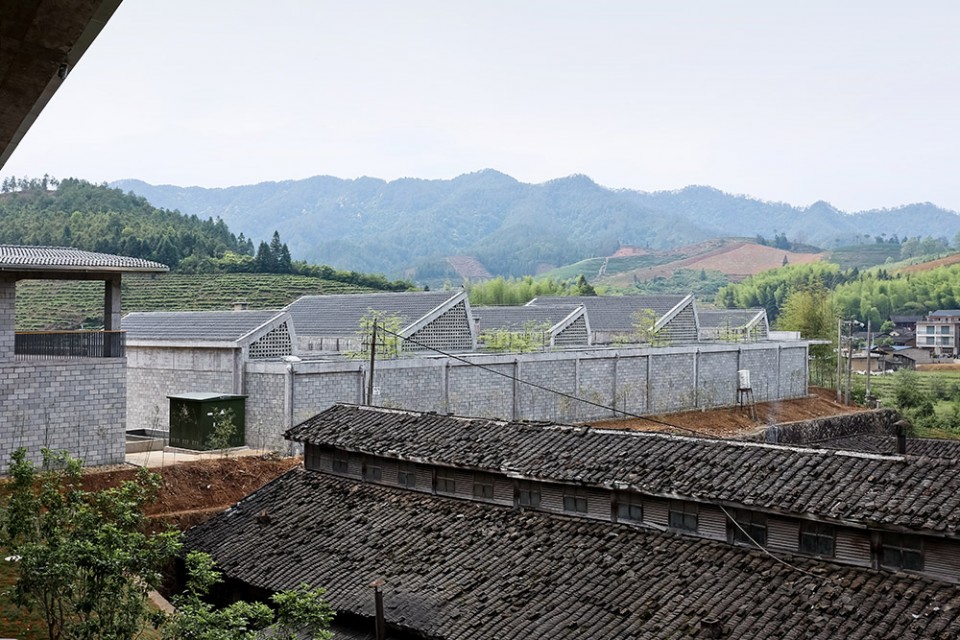

▼ 从南面茶山俯瞰 South view from the hill

Located atop a plateau in the rural Xingcun village, the building complex is a manufacturing and storage facility of bamboo rafts, used to sail the nearby Nine Bend River in Wuyi Mountain for tourism. Each winter 22,000 bamboo stems are harvested which, following a storage period, are used to manufacture 1,800 bamboo rafts annually. Before the construction of the factory, raft production was scattered in small workshops. The centralization of the manufacturing in a single factory responds to a demand of efficiency.

Its architecture and layout reflect distinct programmatic, topographical, and climatic requirements.

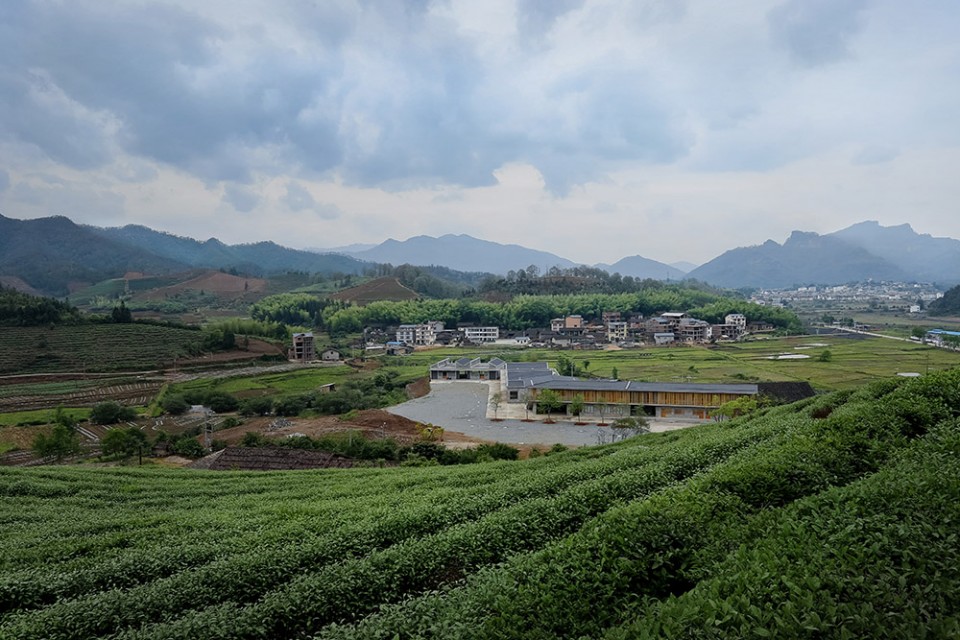

▼ 从西南面茶山远看 Distance view from the southwest hill

A series of three buildings conform the factory complex around a courtyard: A bamboo storage warehouse, a raft manufacturing workshop, and an office and dormitory building. Bamboo stems occupy the courtyard for drying process during winter. The surrounding buildings are arranged according to prevailing wind directions to achieve ventilation. Their depth is optimized to maximize courtyard space and allow greater penetration of natural light into the interior. The warehouse building, placed along the southwest side of the site, emphasizes the linear condition of the overall design as this arrangement facilitates the ventilation and drying of the bamboo stems.

The “L” shaped manufacturing workshop accommodates six fire areas for the bending of the bamboo and the assembling of rafts. The interior of the workshop is an open layout of 14 meters span required for the working space. Natural light is filtered through oblique skylights, which are oriented northward in order to get softer and homogeneous light. Aside from the working areas, the workshop houses resting spaces, storage rooms, restrooms, courtyards, and other service functions.

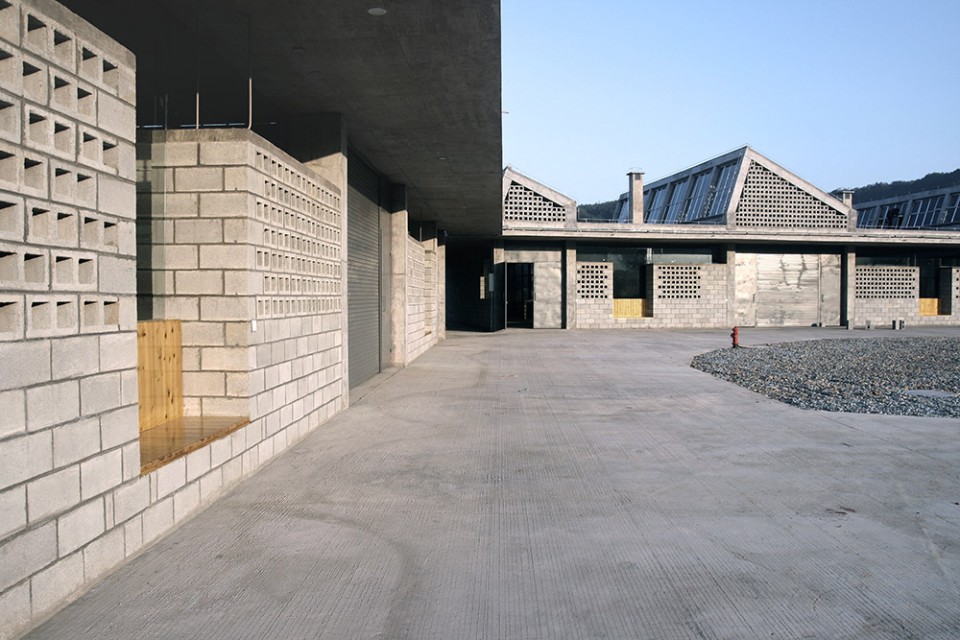

▼ 从毛竹晾晒场看大车间和办公宿舍楼全景 General view of big workshop and office building from the courtyard

The office and dormitory building adopts a veranda layout, with offices occupying the first floor, and dormitory and cafeteria occupying the second floor. Bamboo stalks are applied along the veranda to form shading louvers, which also provide well-ventilated insulation.

The entire complex is built in concrete, bamboo, wood, and other local materials. In-situ concrete is used for the structure, and hollow concrete blocks for the wall system. Since the factory building does not require heat preservation, its outer walls are made with horizontally-laid hollow bricks, which also provide adequate ventilation.

The industrial character of the project discourages superfluous design; by using the most basic elements for its construction, the architecture naturally reveals its structural and material logic. The project reconciles aesthetic simplicity with an economy of means, by which the architecture can demonstrate its resolution of form and function.

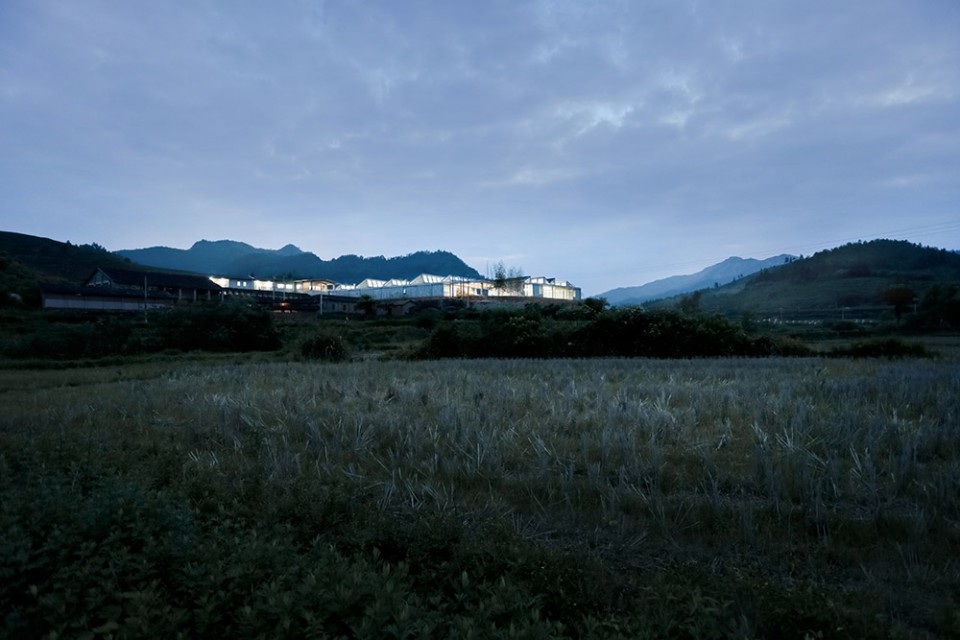

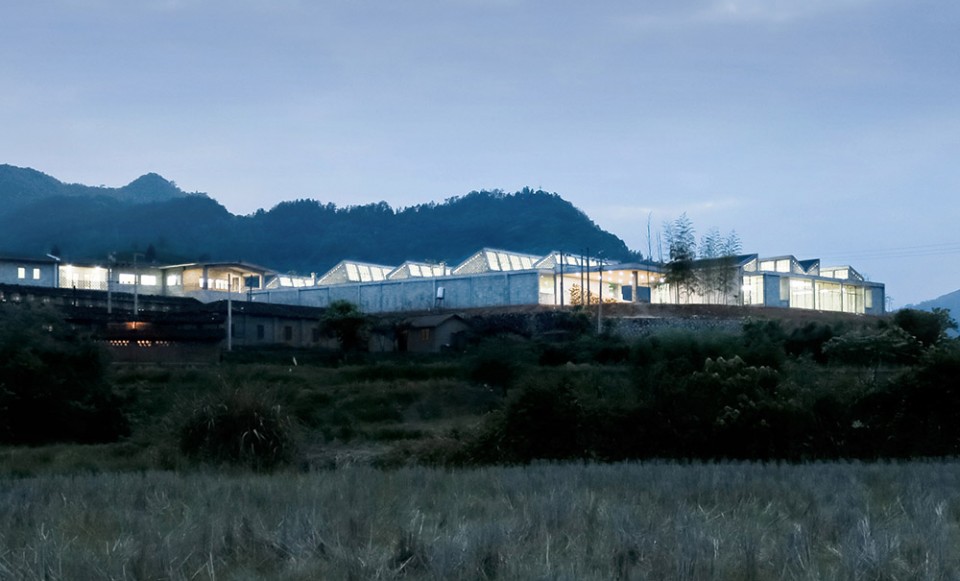

▼ 东北面夜景 Night view from the northeast field



背景

武夷山作为世界自然和文化遗产,每年要接待大量游客,旅游业成为当地主要产业。九曲溪竹筏漂流是武夷山旅游中一个重要项目,游客乘坐竹筏沿九曲溪顺江而下,武夷山核心景区的风景可以尽收眼底。竹筏是一种南方常见的水上交通工具,历史悠久。武夷山的竹筏采用当地毛竹制作,一般一张筏由八根毛竹制成,长约八九米,宽约一米,漂流时将两张筏并成一张,上置竹椅,可乘六人,由两名排工撑船。由于江水湍急,竹筏会与江边的岩石发生许多磕碰,加上竹材本身易腐,因此竹筏寿命一般在半年左右。而竹筏漂流接待的游客数量巨大(每年120万人,最高日接待量7600人),竹筏损耗也巨大,因此每年都需要制作大量新竹筏。

竹筏制作是一种传统工艺,每年11月份采集毛竹,削皮晾晒一个月左右之后可用于制作。制作分三道工序,头两道是烧弯,就是用火将竹子的头和尾烤软后弯制,分别形成筏头和筏尾。一般是先弯筏尾,然后交给下一人弯筏头,筏头弯曲大,弯制时间较长。弯制之后的第三道工序就是将毛竹绑扎在一起制成竹筏。过去当地的竹筏制作都是手工作坊模式,大多散布于九曲溪沿岸。竹筏是排工的个人财产,由排工自己去市场购买毛竹然后交由制作作坊来进行制作。近年来,由于传统作坊分散于九曲溪沿岸会产生一些垃圾倾倒河中不易管理以及烧制的烟雾污染等问题,武夷山旅游管理公司希望能建设一个让竹筏制作相对集中,以利于环境保护和生产管理的设施。项目选址在星村镇乡间的一块台地,为一废弃砖厂的旧址,距离漂流码头约三公里,竹筏在这里制作好后由卡车运输至码头下水。根据任务书,竹筏育制场主要由三栋建筑构成:毛竹仓库、制作车间、办公宿舍楼,并且要提供足够的竹子晾晒场地。按照计划,每年冬季有两万多根毛竹在此晾晒后放入仓库储存,之后于一年内在制作车间被加工成1800张竹筏。而办公宿舍楼则为工人和管理人员提供生活服务。



地域

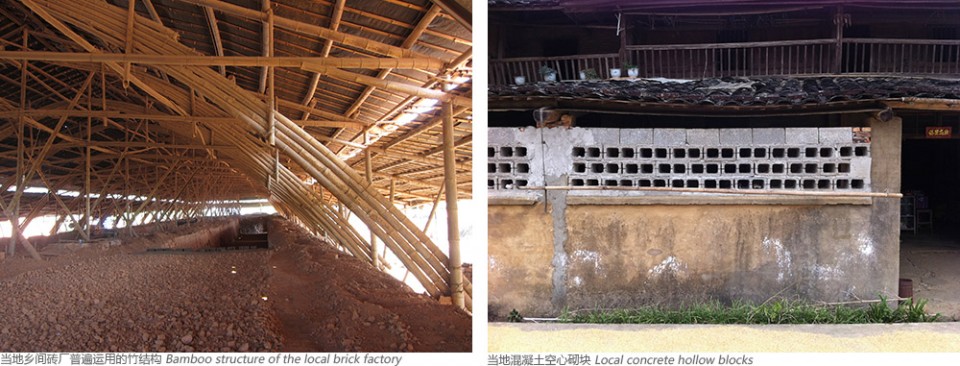

设计之初,我们对当地的建筑资源和建造方式做了调研。武夷山地区过去有很多体现地域传统的建造方式,例如当地乡间砖厂普遍运用的竹结构,用轻盈、简便的方式实现较大的跨度,体现了高超的传统建造智慧,令人印象深刻。其它如村落里的木结构、夯土墙等,亦充分体现就地取材的特征。但如今大多数建造都已采用工业化方式,包括乡村地区均以现浇混凝土建造体系为主。传统的竹、木、夯土等基于自然资源的建造因为不能满足现行规范也无法进入主流建造体系。建造之地域性的特点因为处在向工业化转变的时期而变得模糊不清,就像绑扎竹筏过去用绳索,现在使用铁丝,也是工业化的结果。当地甚至还有人一度提出用玻璃钢来仿毛竹制作竹筏的设想,理由是更耐久,只是因为当地毛竹资源非常丰富才作罢。由此可以更好地理解地域性建造实际就是地方资源条件变化导致传统不断演变的结果。只是武夷山地区的工业化程度不高(主要发展旅游业和农业,工业基础实际相对薄弱),建筑业仍辅以大量现场和手工建造方式。

基于项目所处的地域条件,以及项目预算较低(竹筏厂作为制造单位本身不能直接产生经济效益,因此业主想要严格控制造价),设计一开始就立足于充分运用当地资源来建造,结合对当地材料、施工条件的调查以及厂房防火的要求,考虑用钢筋混凝土现浇体系以及当地非常普及、可以就近生产、且价格便宜的混凝土空心砌块作为可能的主要材料来建造。



场与厂

一个有意思的事情是竹筏育制场的项目名字有时会误写为育制厂,厂和场一字之差,却恰好开启了对项目场所意义的思考。厂一般来说指一个生产性的功能空间或区域,而场意味着一个领域,暗含了其与环境、行为的关系,以及内部各要素之间的关系。“场”暗含的意义将思考引领至场地以及每栋房子的场所特质,例如地形、风、光、景观、氛围等等,以及它的建设与环境的关系。而“厂”指涉着工业建筑单纯的功能性会拒绝多余的东西,这样的建筑应该是直接了当不说废话的,厂的建筑应该具有一种朴素性格,它应该回到对采光、通风、尺度等非常本体的建筑问题的思考,而在建造层面也可以更清晰地表达结构与材料的性格。

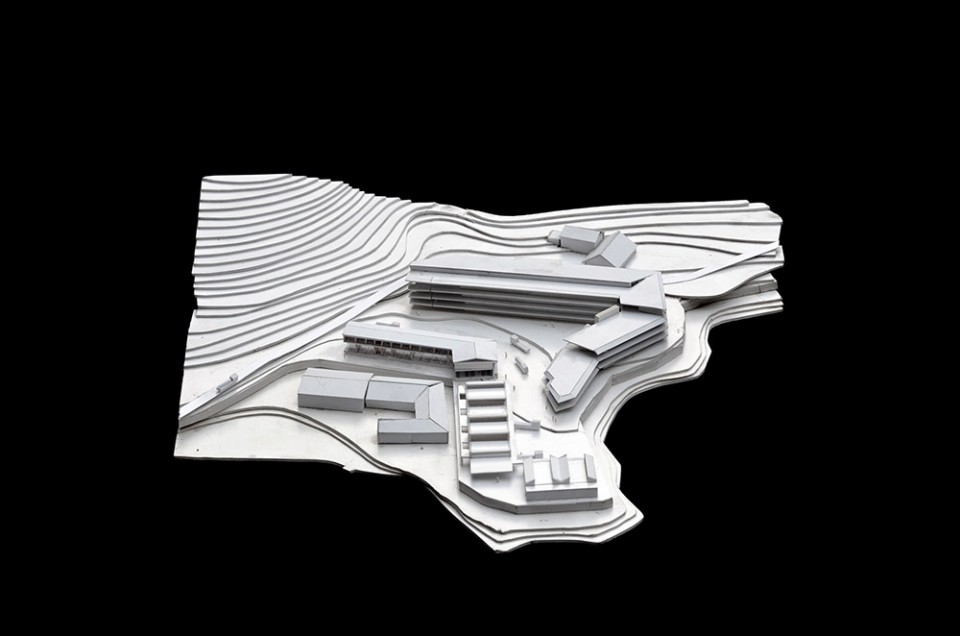

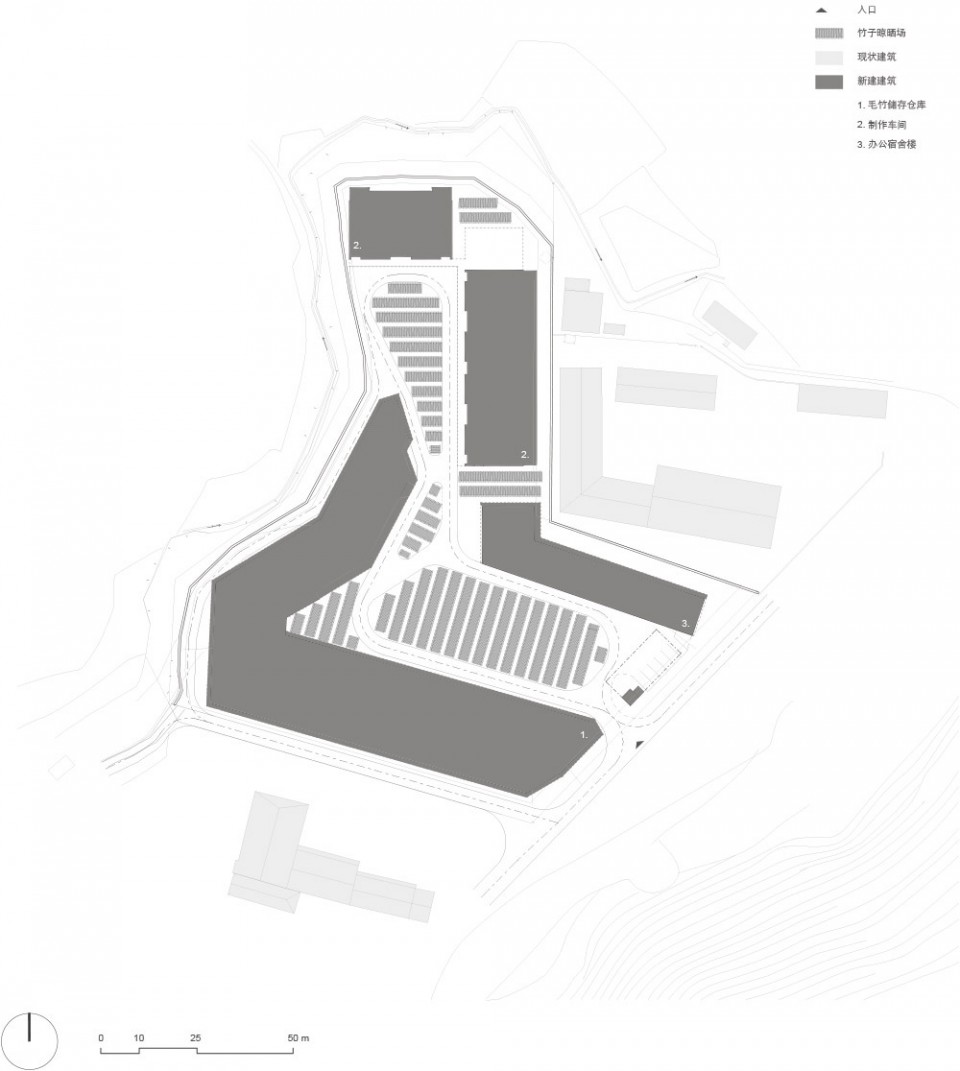

规划

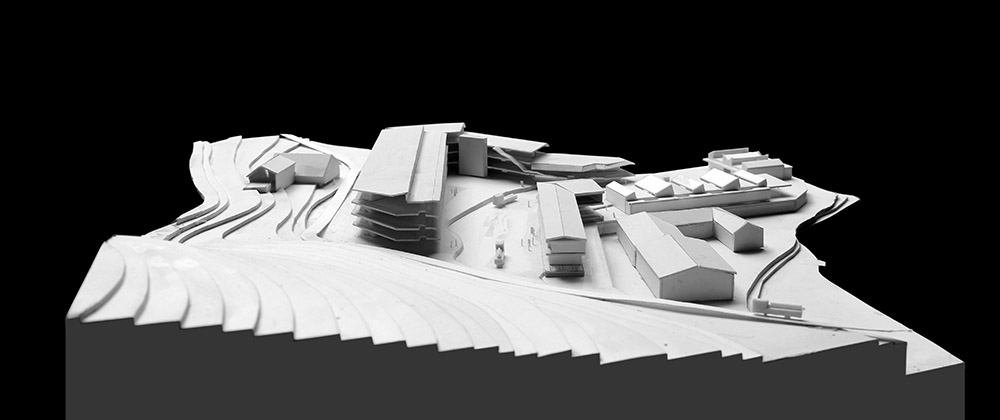

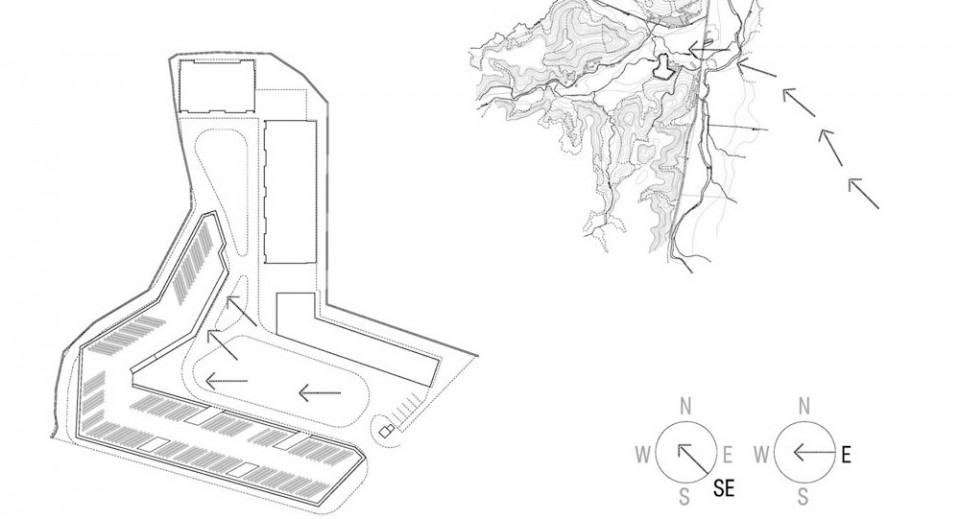

建筑布局主要结合场地特征和当地气候来考虑,用地呈不规则的T字形,北部比较狭窄。由于三栋建筑都需要很好的通风,因此窄进深长条状的建筑是自然推导出的选择,建筑呈线性被布置于场地周边,以增大通风的界面,并在中间围合出空地作为毛竹晾晒场和周转区。仓库布置在场地南边的山脚下这一侧,保证整个场地在面向开阔田野的方向上空间不被阻断。制作车间布置于场地北端的东、北两侧,处于下风头,减少烟气影响。办公楼与仓库相对布置,让出正对厂区主入口的庭院,保证主导风向不被阻挡。围绕晾晒场形成车行环路,便于竹筏的运输。处于台地上的、建筑体量的高度也由南往北逐渐降低,与山势、田野、和周边的建筑相协调。



毛竹储存仓库

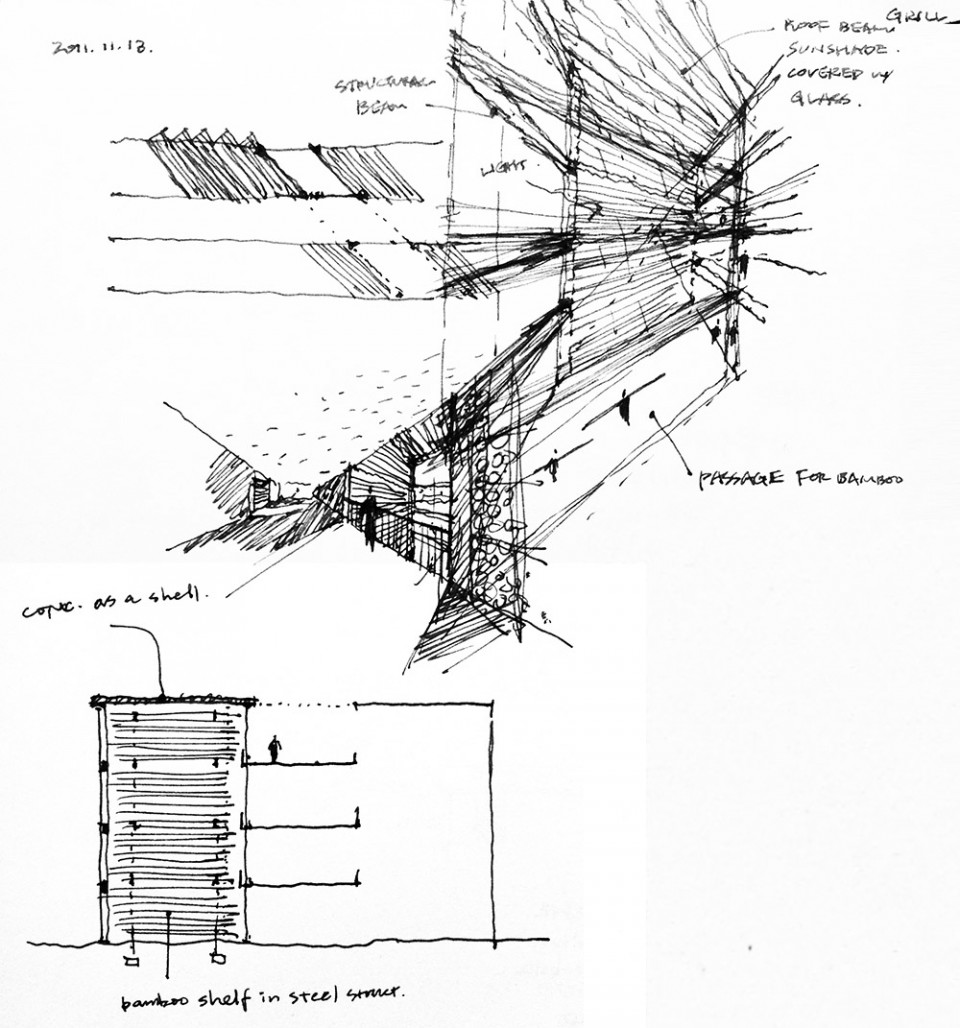

仓库是最大的一栋建筑,它的体量是由要容纳22000根九米长的毛竹决定的。仓库高度由南向北逐渐由四层跌落到两层,与北侧一层的车间尺度相适应。仓库的实质是毛竹居住的房子(人只是去里面取用),通风是最重要的,要保持竹子的干燥防止发霉腐烂,所以毛竹的排列在平面上与主导风向一致,与建筑的方向形成一个角度,这样做同时减小了建筑的进深(如果毛竹垂直排列建筑进深将达到27米,对采光通风都是很不利的),有利于改善内部采光,且便于取用。毛竹的排列方式自然衍生出建筑立面的做法——对应毛竹存放单元序列用立砌的空心混凝土砌块墙形成了折线锯齿状的通风外墙(建筑没有保温要求),这样保证风进入每个单元沿着竹子缝隙穿过以实现最好的通风。沿每层楼板出挑的每层屋檐则防止雨水进入,同时在立面上形成连续的横向线条,以加强建筑的水平感,弱化其四层尺度的压迫感。建筑采用混凝土框架结构,主要柱网的尺寸是6.5米,适应于毛竹排列角度。

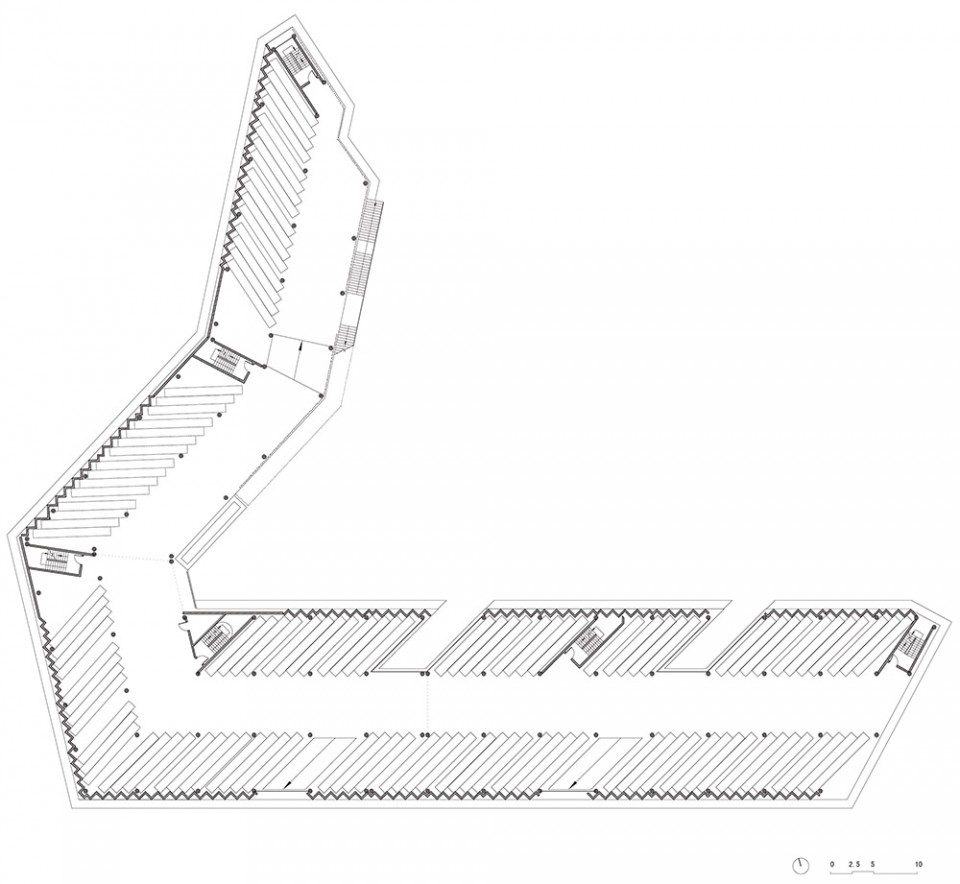

▼ storage building plan

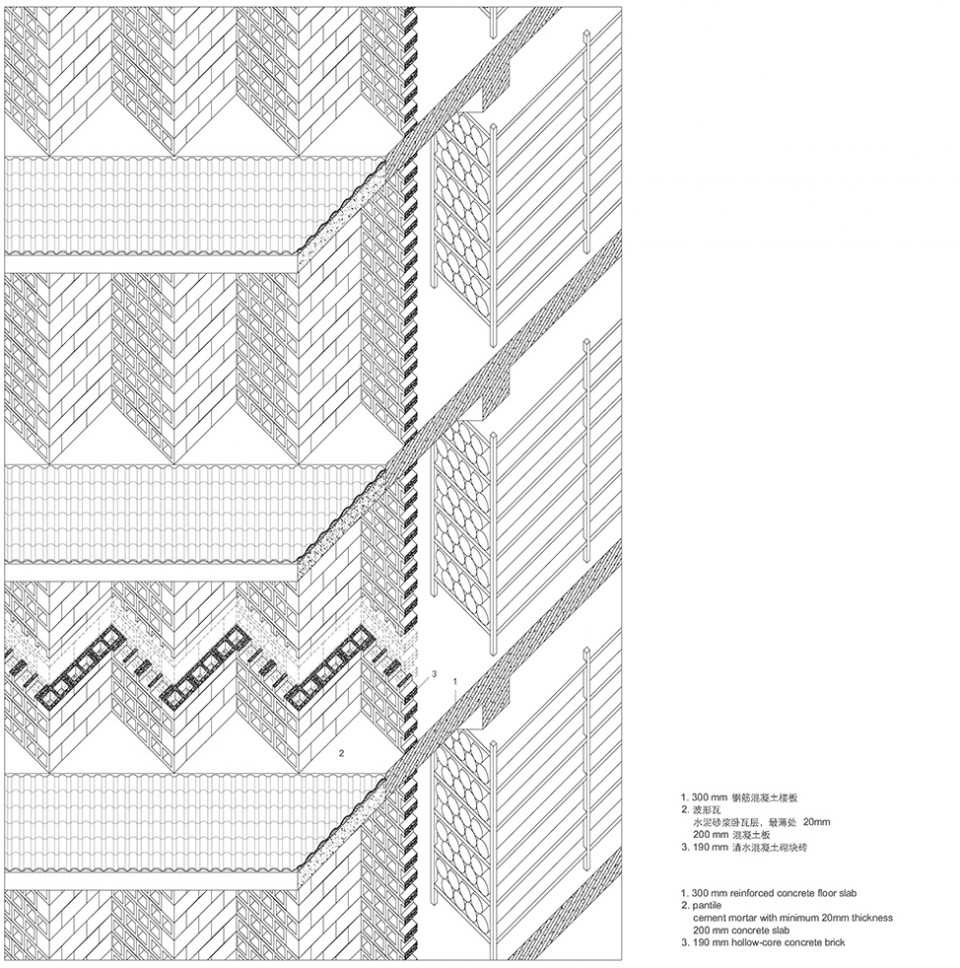

▼storage building wall axo



制作车间

制作车间内的平面布置基于竹筏制作工艺的流程。如前述,每个制作单元有三名工人和三道工序组成:烧尾、烧头、绑扎。为了便于毛竹的传递,三道工序需要垂直于毛竹方向并列在一起,这样传递距离最短。毛竹在烧制中还需前后移动,所以要有一个进深足够大的工作空间。根据毛竹长度和移动距离,车间形成了一个进深方向上达14米的大跨度空间。在长向上则根据工作单元的数量灵活组合。大车间为东西向,容纳了四个工作单元,长度达到50米;小车间为南北向,容纳两个工作单元,长度27米。两栋车间呈L型布置,便于运输。

由于建筑进深很大,处理光线分外重要,要尽量利用自然光,同时又要避免眩光。我们通过观察工人的工作方式,发现烧制时因为有明火,并不需要太多自然光,周边暗一点,反倒可以保证工人的专注度。而绑扎则不同,需要比较明亮的环境。建筑在剖面上的设计就是基于这个观察,在烧制区域,由平的屋面板形成净高3.6米的空间,只有少许自然光从侧面进入,相对较低和较暗的空间保证工人在烧制时对火点的专注。而毛竹准备区和绑扎区则采用侧高窗引入天光(其中大车间采用北向高窗;小车间的侧高窗为南北向,因此侧面玻璃处理成垂直以防止直射眩光),形成柔和的漫射光环境,建筑在剖面上因此形成了平屋面与斜屋面、低空间与高空间间隔布置的节奏,并直接体现到外部形态。起伏而有节奏的建筑屋顶造型在暗示内部使用的同时,也与周边山势产生了一个有趣的对话。在构造层面屋面结构全部处理成反梁,这是为了在室内形成由楼板形成的面来塑造更纯净的空间效果,减少了梁的视觉干扰,空间更多成为背景,可以让人在其中更专注。

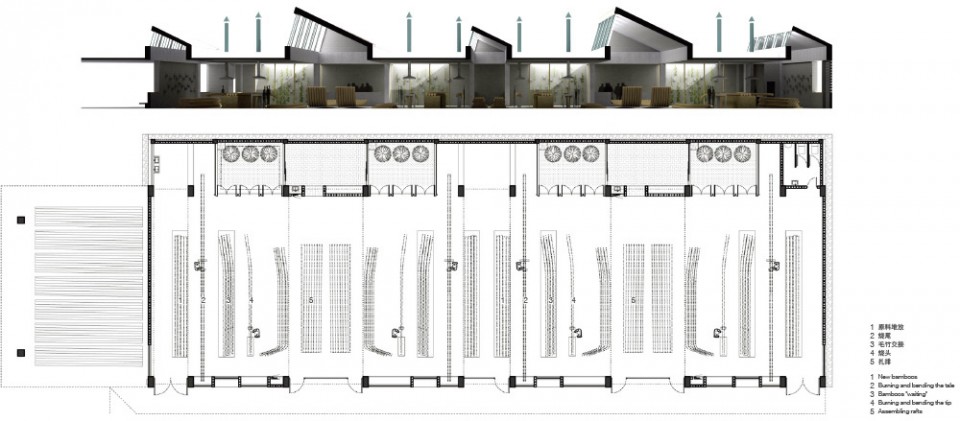

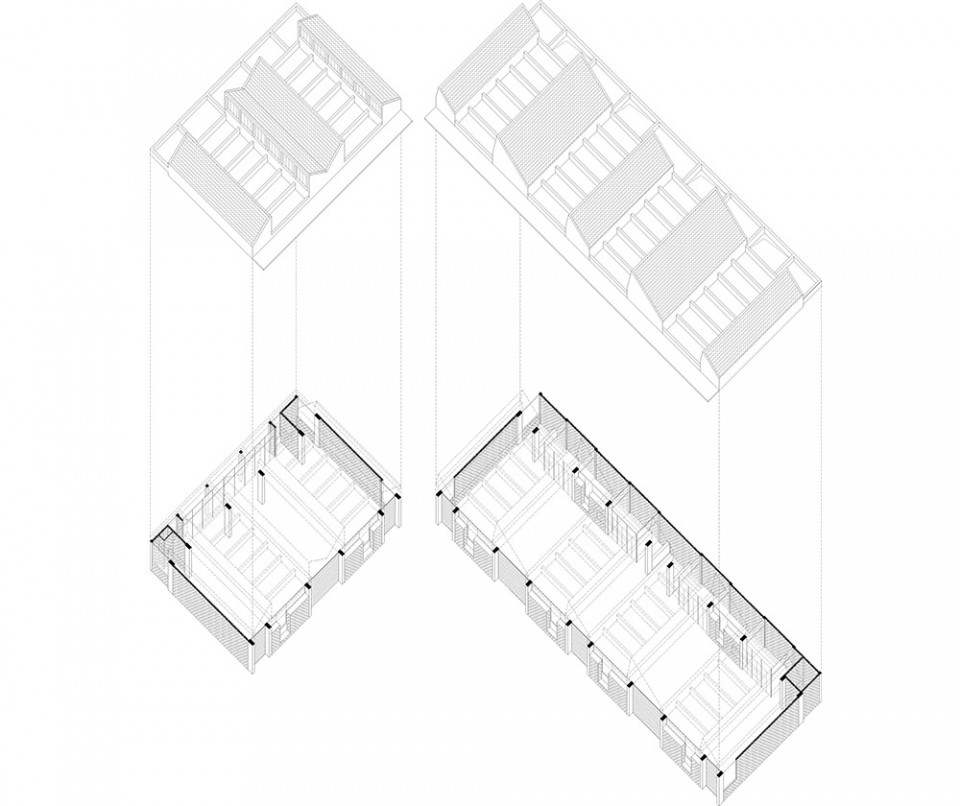

▼workshop B plan and longitudinal sectional perspective

在平面上,则区分出服务和被服务空间,主工作空间是一个14米跨的无柱空间,成为被服务空间,它的一侧是进深约三米的休息区作为服务空间,两栋车间休息区的处理因朝向不同而有所不同,大车间朝东侧与相邻茶厂距离很近必须设防火墙,因此休息区形成间隔布置的内向庭院,提供内向景观以及采光通风。而小车间的休息区正好面向北边的田野,因此北侧全部透明,将外面的景色引入。主空间另一侧则是利用混凝土结构柱的1米进深形成的服务墙,即在结构柱之间通过混凝土砌块墙体的正反凸凹形成的凹龛座椅和设备空间,这样可以在墙的内外两侧给工人提供休息处,并隐藏了消火栓和水池等设备。墙与柱的齐平使柱隐没,空间里因此感觉不到柱的存在,使工作空间更完整。在服务墙与混凝土顶板之间形成的T字形玻璃窗因为外面的挑檐以及墙的厚度避免了光线的直射,T形窗的高处让光线通过混凝土底板反射的方式进入,而低处则允许工人向外面的场地暸望。

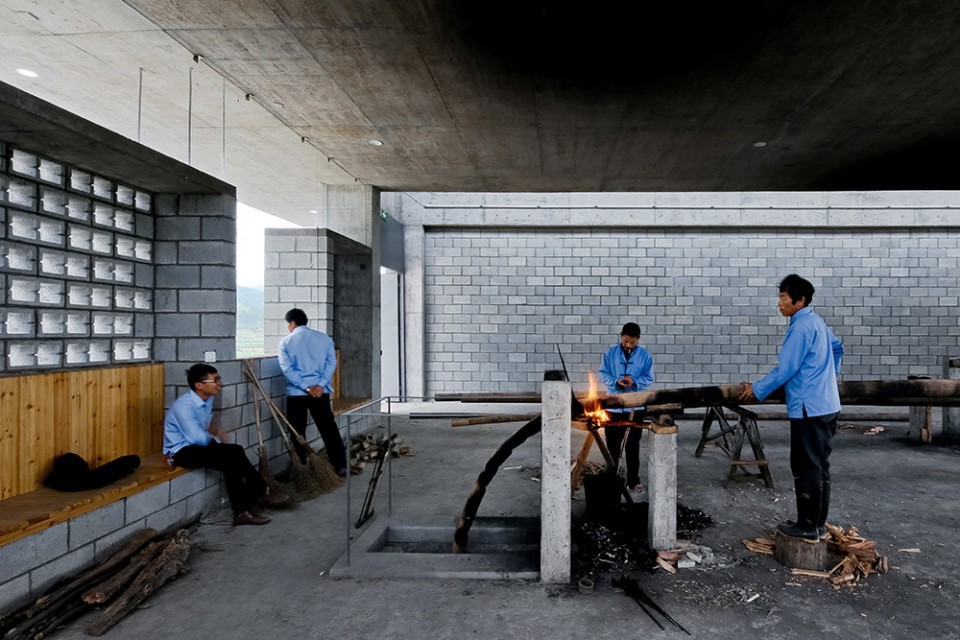

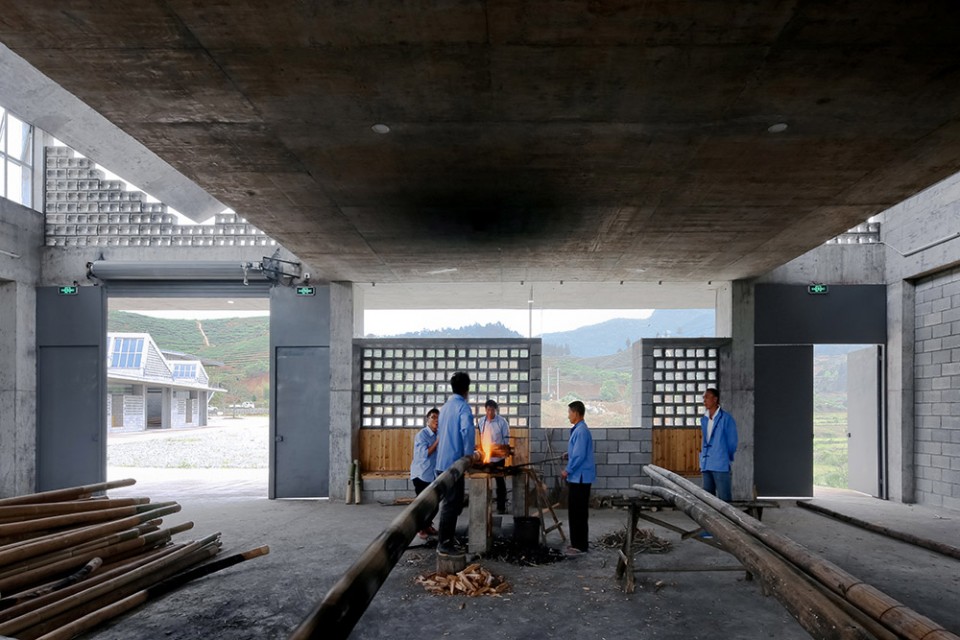

▼烧制区和服务墙 Burning area and service wall

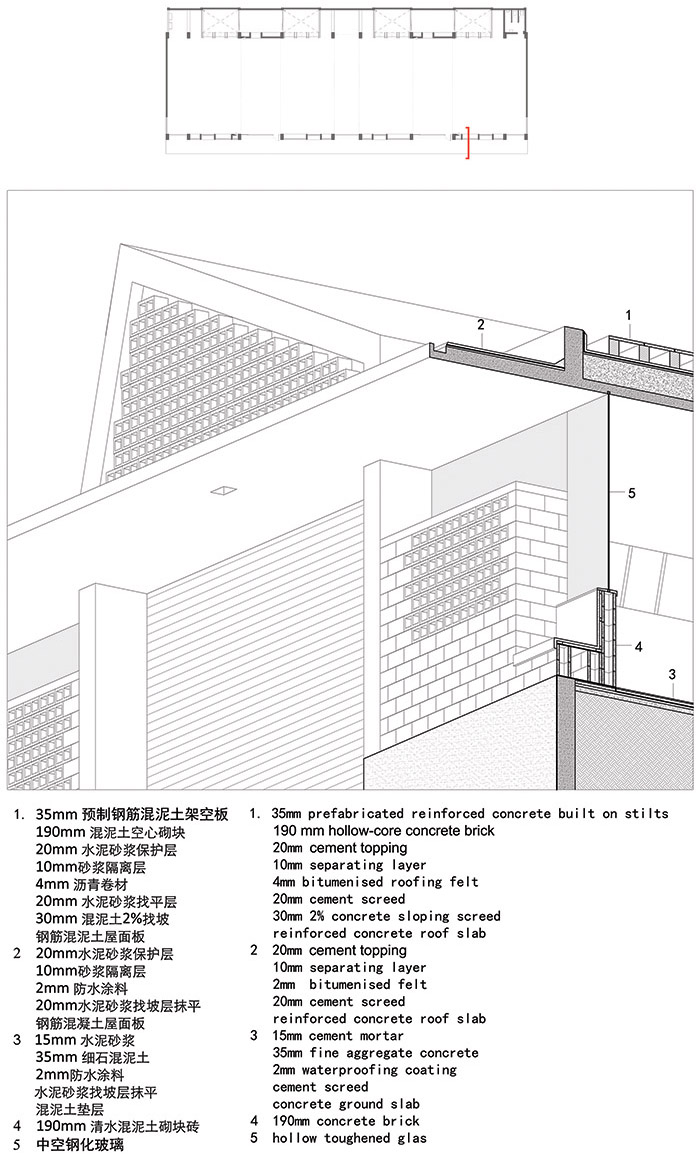

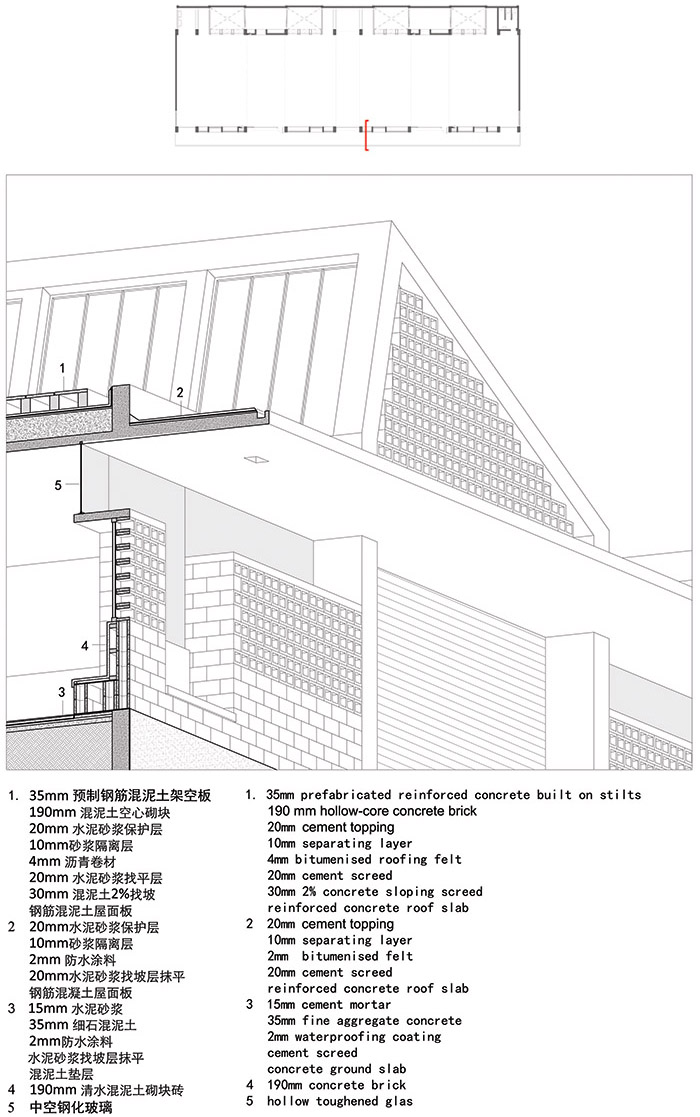

车间内因为有松木燃烧明火造成的大量烟气,通风很重要。设计在斜屋面高出部分的两侧采用立砌的空心砌块来实现进深风向上的自然通风,而且夏天可以带走积聚在上部的热气起到降温的作用。在服务墙的坐椅上方也采用同样办法来加强自然通风。在武夷山的气候条件下,车间无需保温才使得这种通风方式可行。而结构的直接外露也来源于此,这使建筑的结构与填充墙的逻辑关系在室内外均清晰地得以表达。管线大部分预埋于混凝土屋面板结构中,使结构更干净地被表达。建筑屋面采用了架空隔热屋面做法,应对当地的炎热气候。

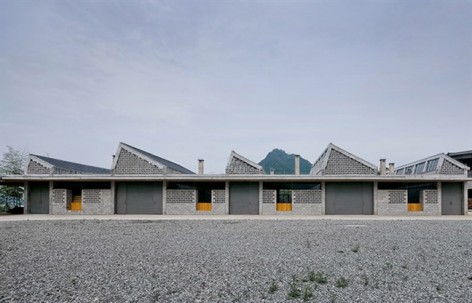

▼西面转角外观 View of the turning from the west

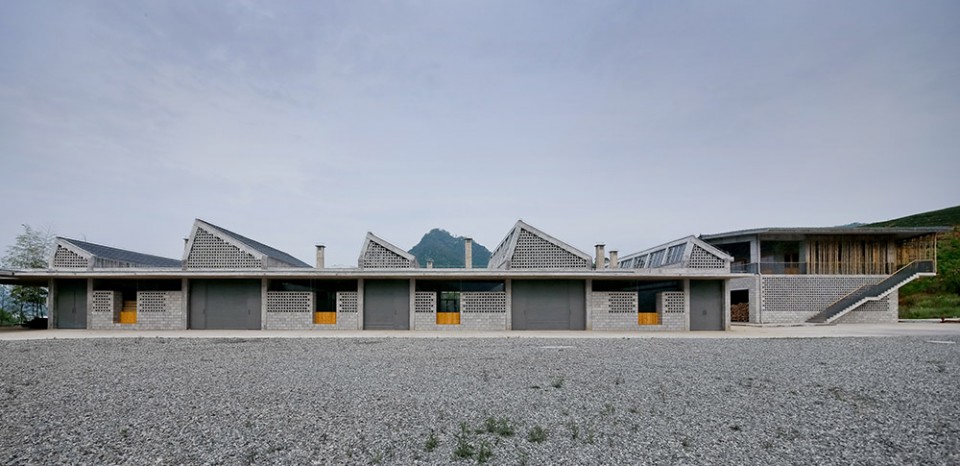

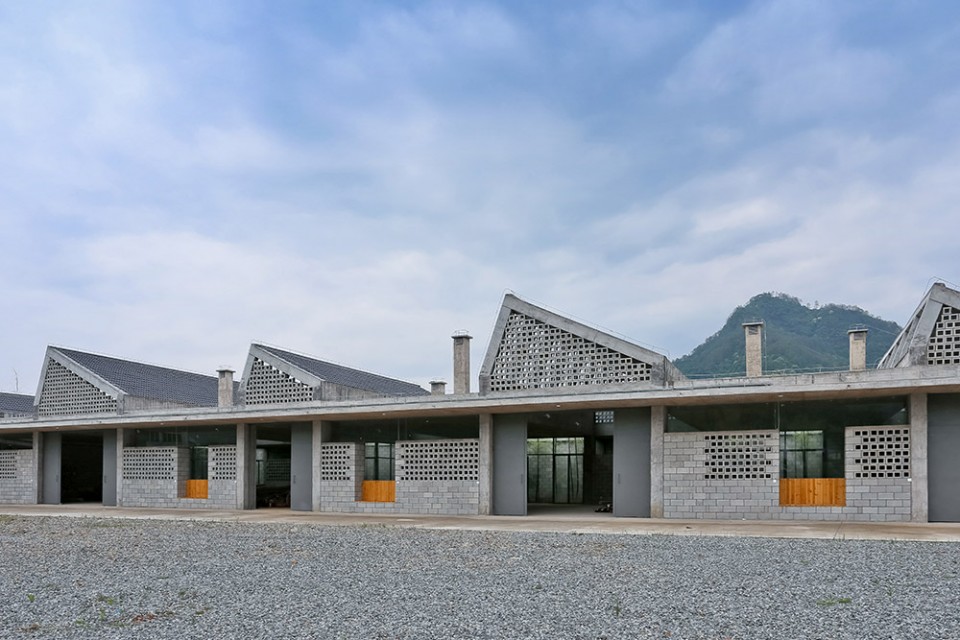

▼大车间西面外观 View of big workshop from the west

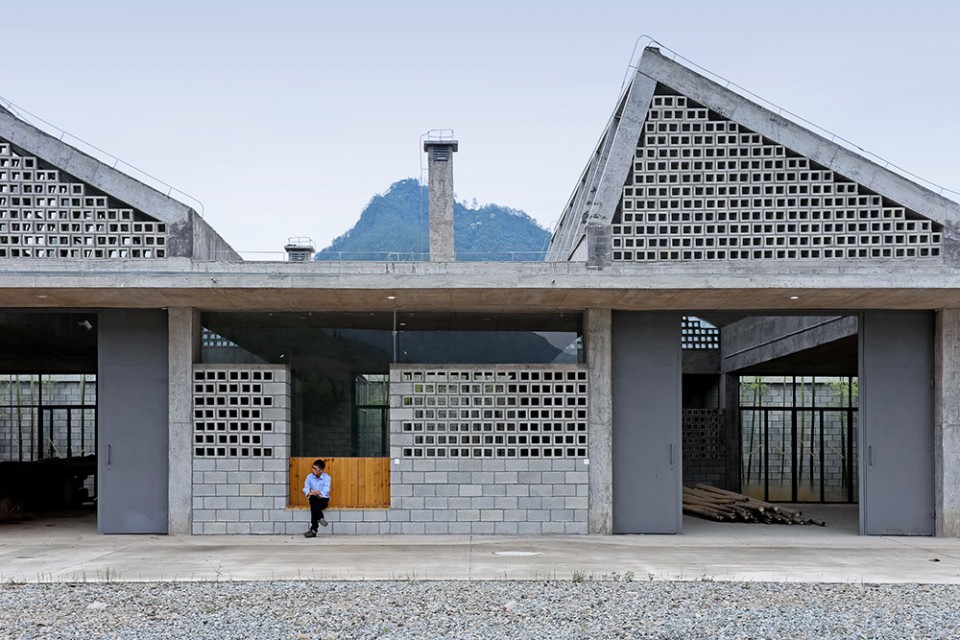

▼大车间西立面局部 Partial view of big workshop from the west 01

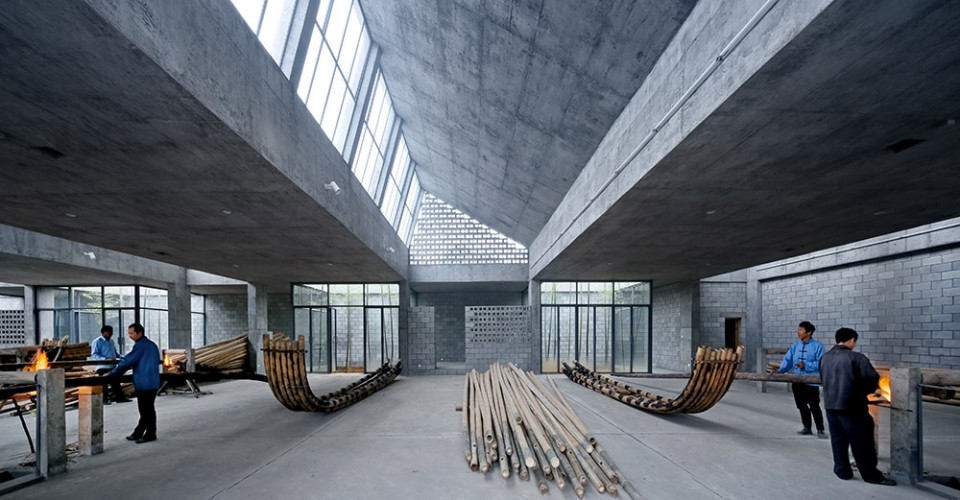

▼大车间室内 Interior view of big workshop 01

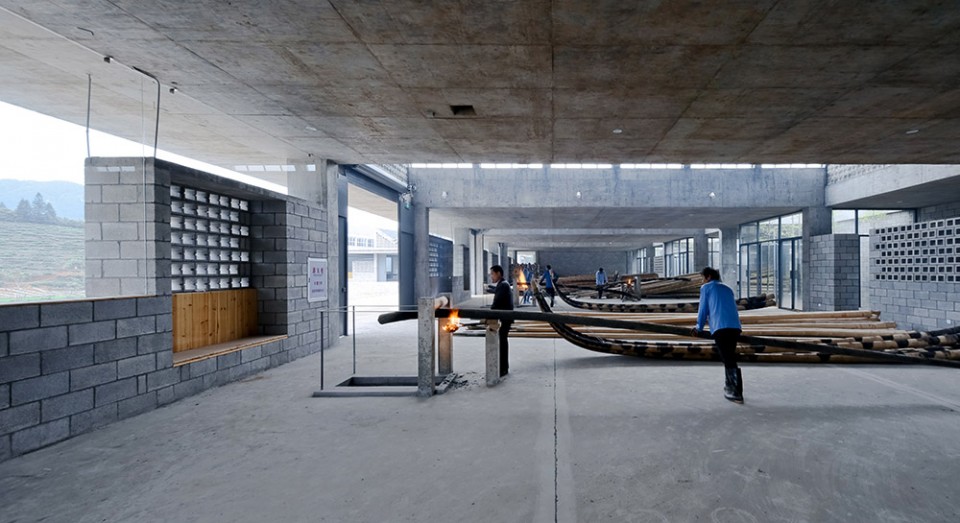

▼大车间室内 Interior view of big workshop 02

▼小车间室内朝南侧服务强看 Interior view of small workshop to the south

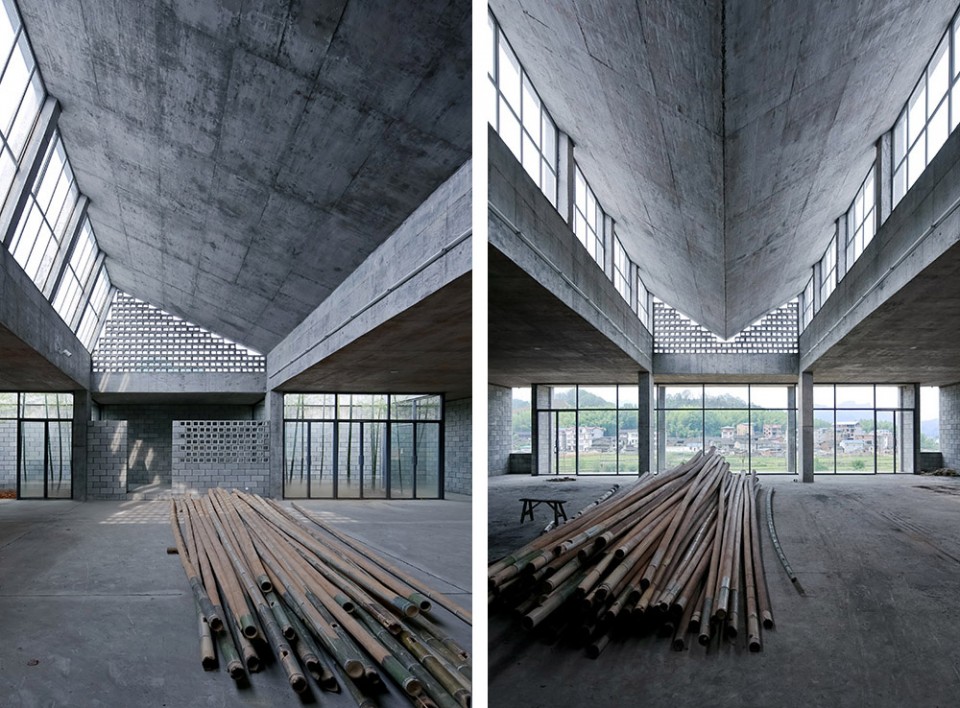

▼斜屋面下的高空间(大车间)View of space under oblique roof (big workshop)

▼大车间东南面外观 Southeast view of big workshop





办公宿舍楼

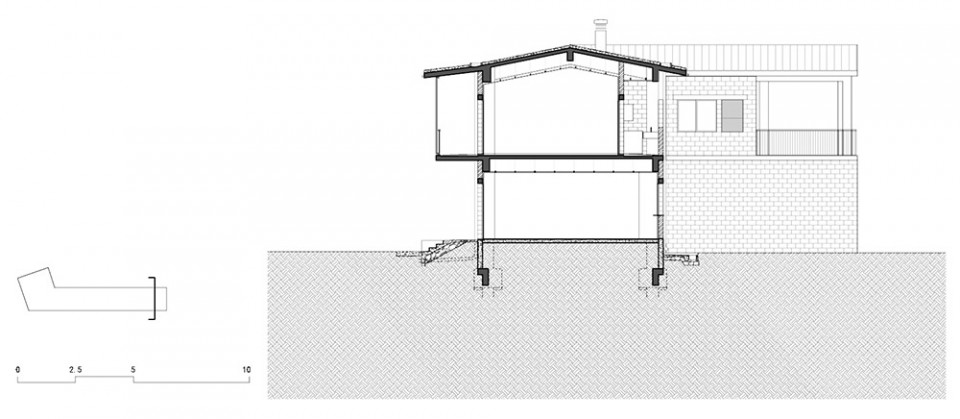

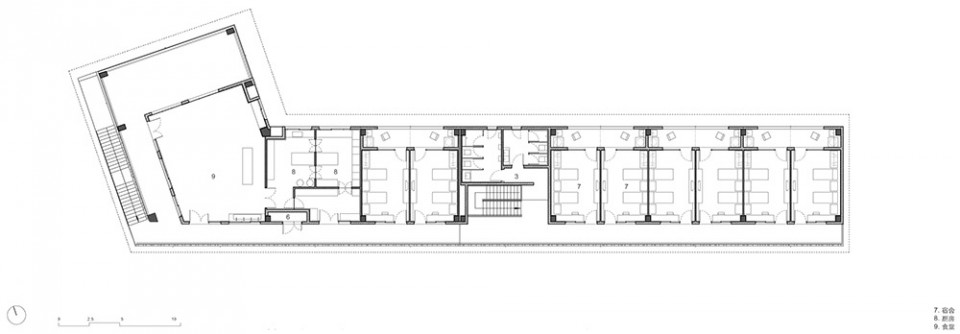

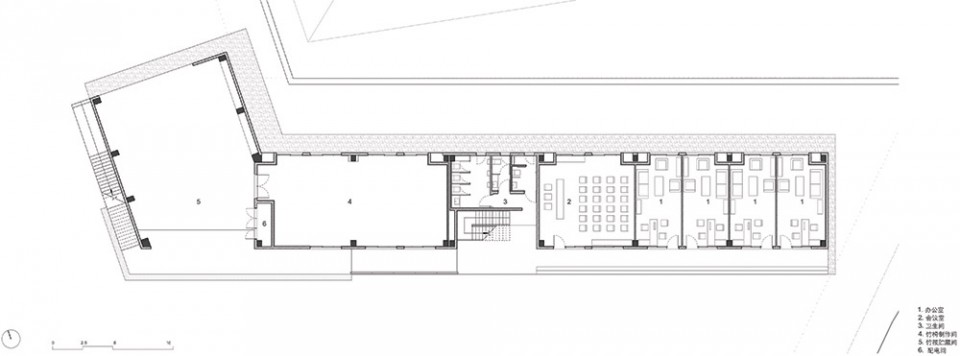

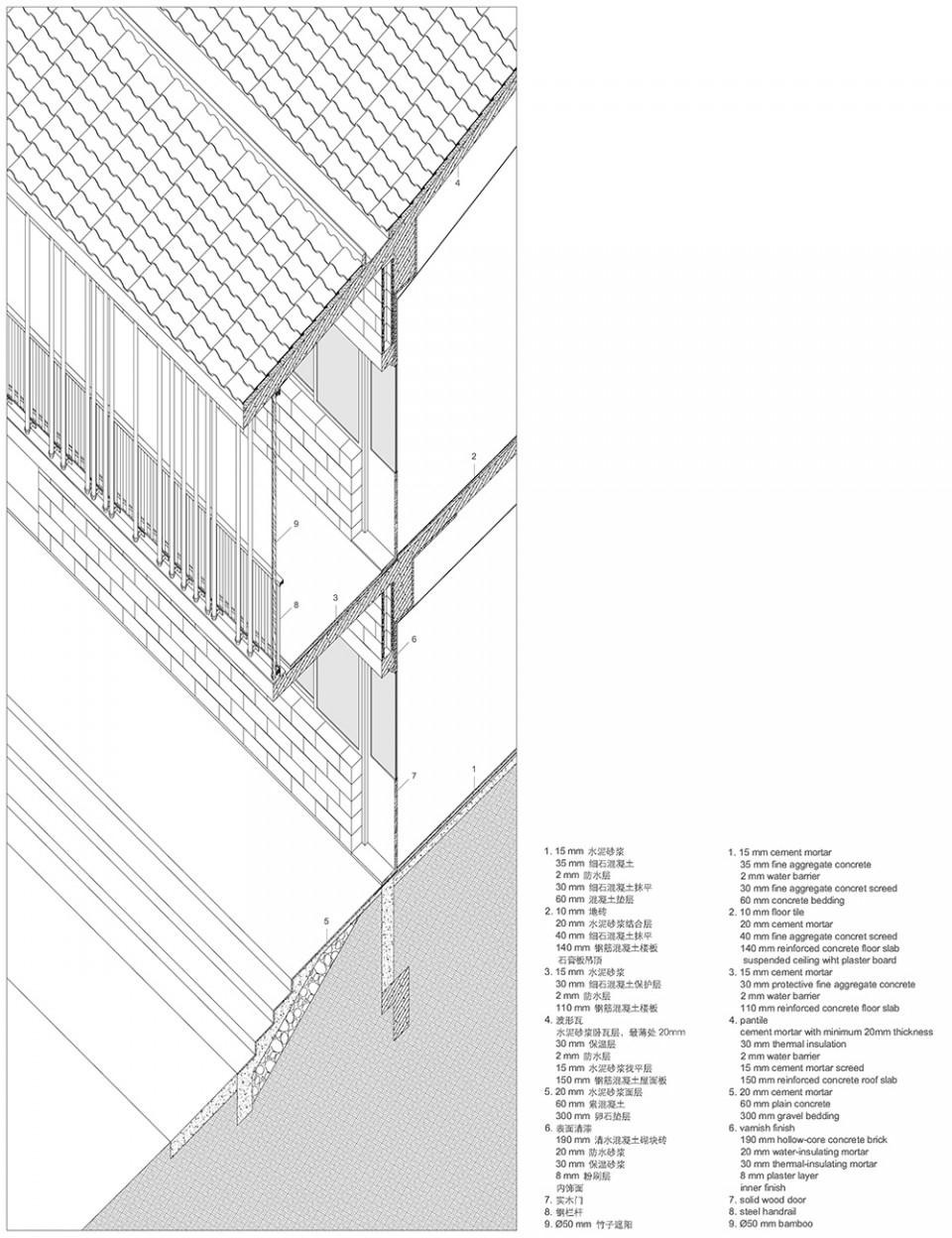

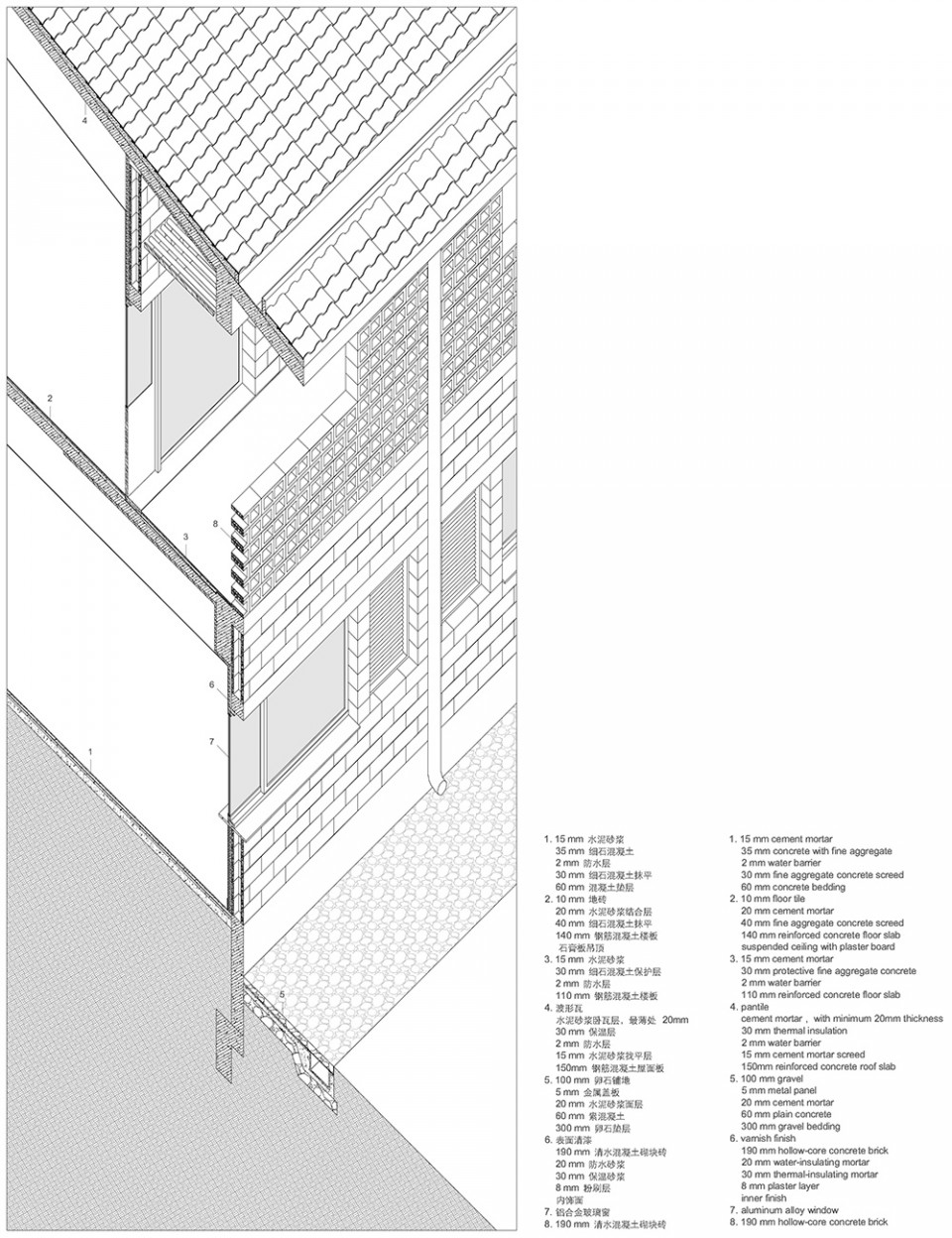

办公宿舍楼布置在场地入口的北侧,一层为办公和竹椅制作空间,二层为工人宿舍和食堂。设计将走廊布置在南侧面向中间场地方便进出,房间布置在北侧,获得远处田野景观,同时有利于隔热。与仓库和车间不同,建筑有保温要求,为避免冷桥,在构造上不宜将结构直接外露,建筑外墙全部用混凝土砌块包裹,同时采用内保温的方式,门窗的混凝土过梁外露以反映砌体墙受力逻辑。在部分隔断墙以及宿舍的阳台外墙采用空心砌块立砌以通风并产生立面的变化。建筑平面以砌块尺寸为模数单元来保证砌体的精确交圈。二层南向外廊采用竹子形成竖向遮阳格栅,利于隔热通风,也保护宿舍的私密性。

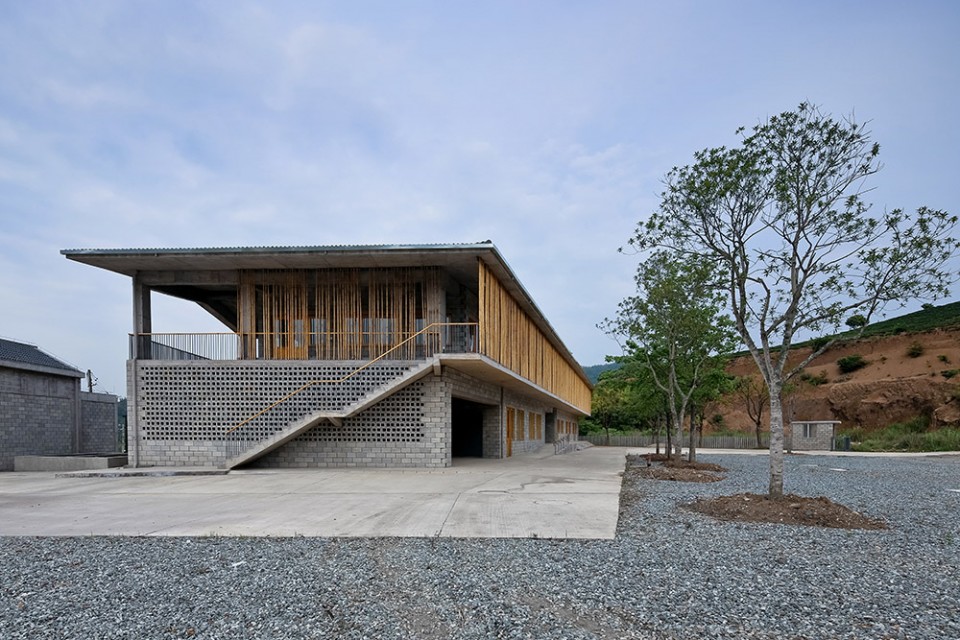

▼西面外观 View from the west

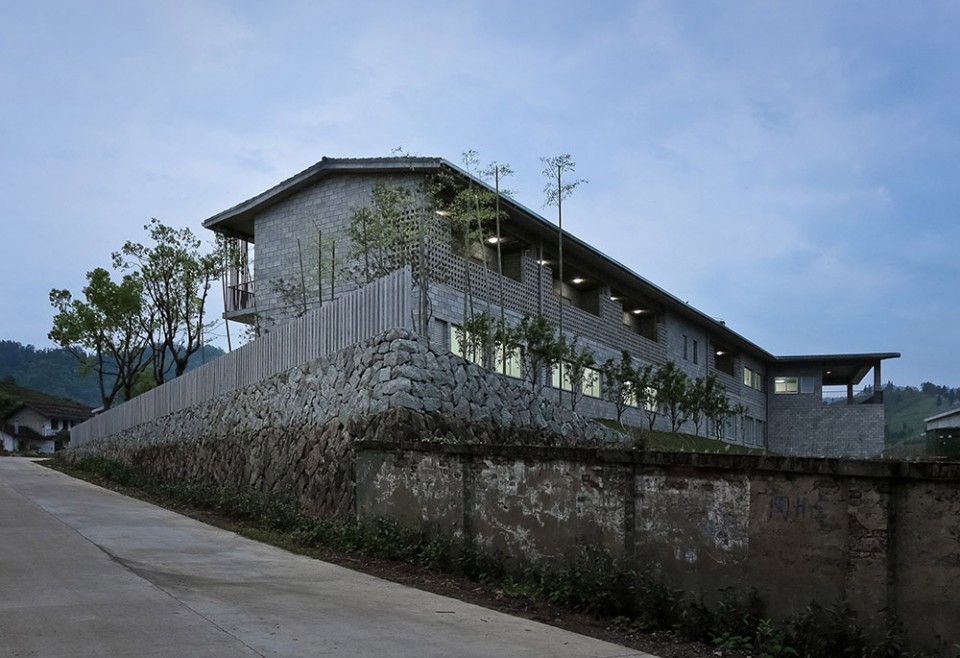

▼从东北面的道路上看 Northeast view from road

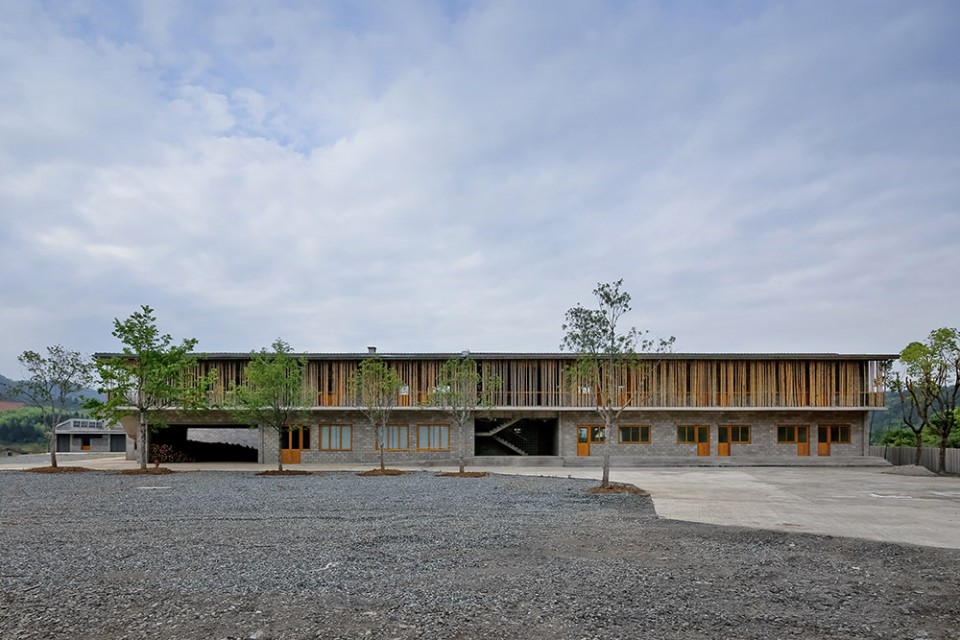

▼南面全景 General view from the south

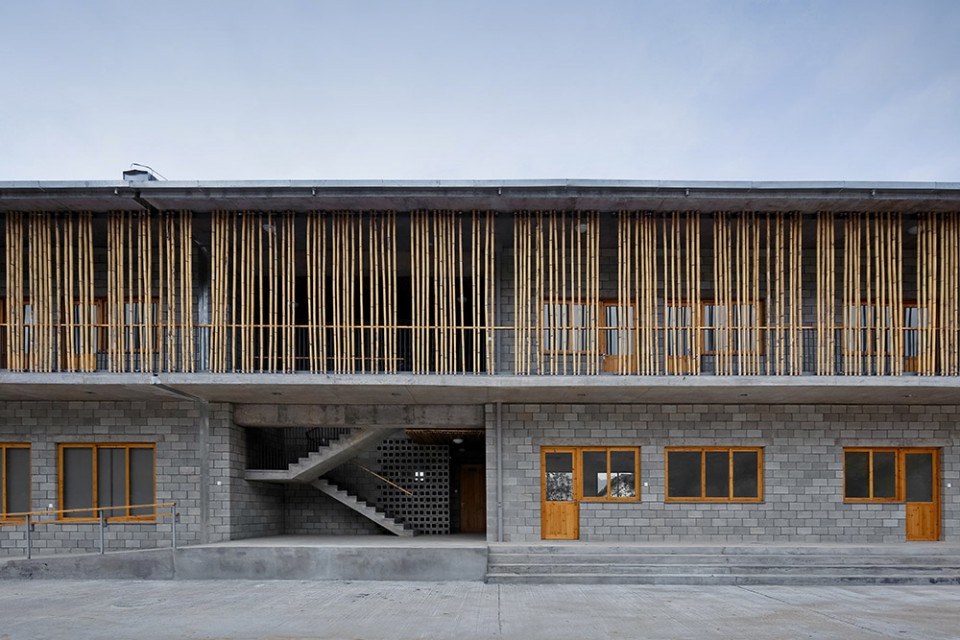

▼南立面局部 Partial view of south facade

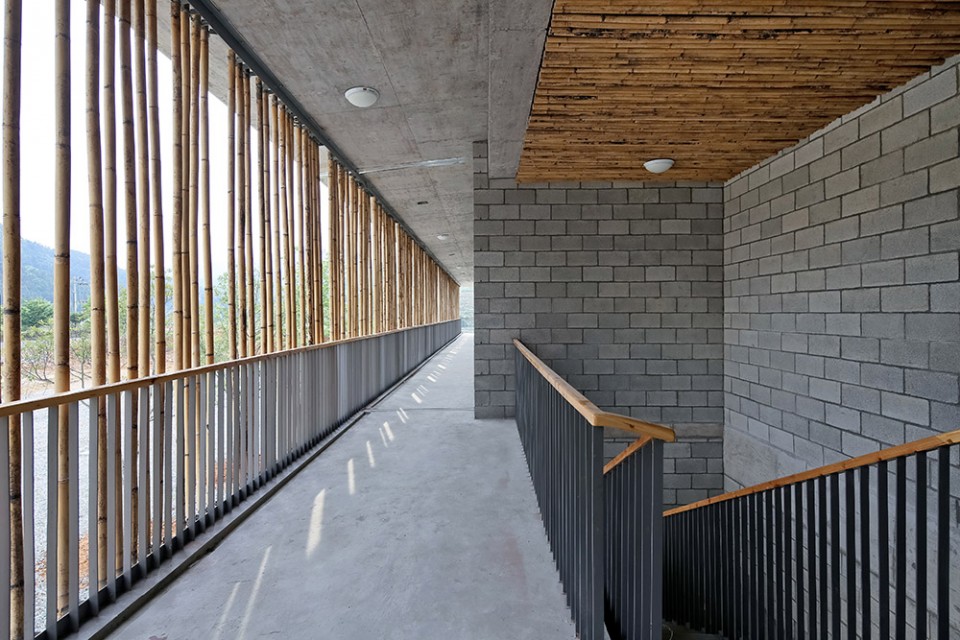

▼外廊 View of veranda

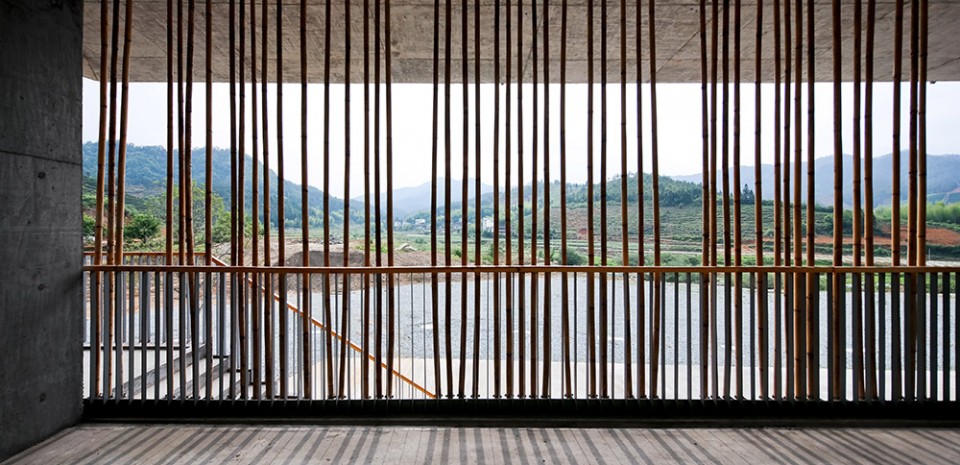

▼从外廊看竹格栅 Looking to bamboo facade from corridor

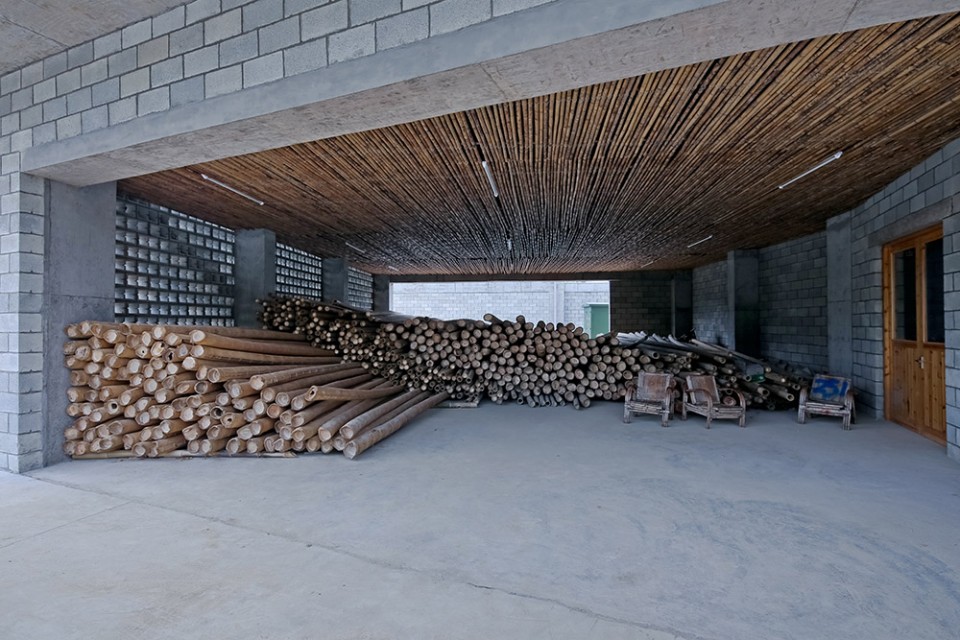

▼贮藏间 View of storage space



材料与建造

建筑所用材料均来自当地,建筑主体采用素混凝土结构和混凝土砌块外墙,屋面采用水泥瓦,竹、木作为遮阳、门窗、扶手等元素出现。所有材料都秉持相同的原则——以不作过多表面处理的方式出现,呈现材料自身的特点。混凝土上模板留下的木纹也成为一种细节。

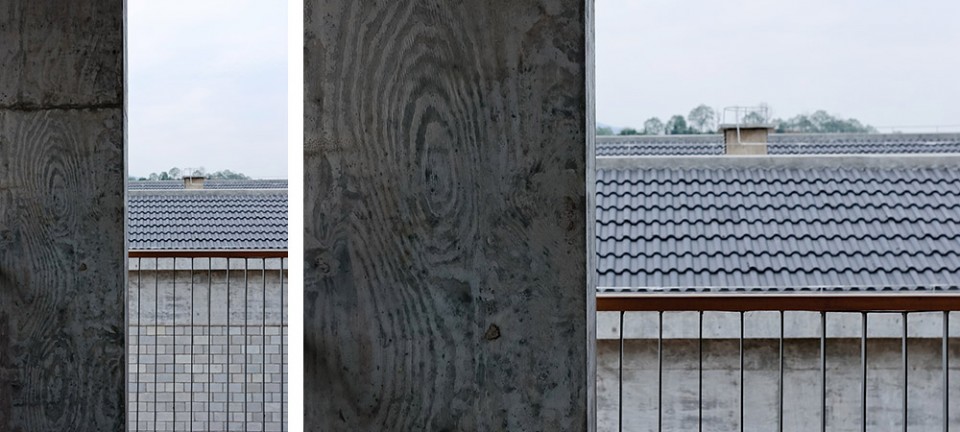

▼木模板在混凝土柱上留下的痕迹 Close-up of a concrete column with casting traces

建造过程中混凝土浇筑也是一次挑战,过去当地施工方习惯于使用现场搅拌混凝土,这是第一次用商混,流动更快,再加上斜屋面施工,因此对于浇筑和振捣的控制都有一定的难度。大面积的屋面浇筑为了防止模板支护沉降变形,需要工序上先浇筑混凝土地面垫层再架设脚手架。而屋面的反梁做法也对钢筋绑扎、模板固定和浇筑的工序有特殊要求。尽管是工业化的建造方式,但在当地现实条件下对施工的控制仍然存在诸多困难,助手在近半年时间驻场工作才保证了建造完成度的控制。即便如此,最终还是有很多没做到位的地方,例如,本应按模数精确对位的砌块墙因为加工尺寸有误差,工人没有意识到用砂浆的宽度来消化误差,最终导致误差累计用砍砖来“填空”,导致部分砖缝的错位(因为成本原因无法返工),这些错误不得不保留,成为工业化建造方式中不那么精确的手工“注脚”。



思考

“Sheet aluminum is sheet aluminum”—-Donald Judd[1]

回顾竹筏育制场的设计过程,发现似乎没有先入为主的形式偏好,建筑实际只是从对场所、功能的思考和回应一步步推演的结果。这大概是因为在所有建筑类型中,工业建筑往往因为功能性和经济性的诉求而回到更加关注建筑本体问题的一种状态,围绕建筑的功能需要展开对结构、采光、通风、尺度、材料、建造等基本问题的探讨,反而摆脱了形式意义问题的纠缠,不能说没有形式,形式只是自然呈现的结果。工业建筑的这样一种朴素状态,反倒不自觉地成为对消费时代里建筑作为图像和符号往往背负过多本不属于它的意义这一现象的抵制。这其中隐含的伦理既是:建筑只代表它自身,而非它者。就如艺术家Donald Judd所说:“存在的事物存在着,一切尽在其中。”[2]。Donald Judd的作品运用工业材料和极简的形式就是为了探索物体的自主性,抵抗意义的延伸和堆砌。

▼Donald Judd的作品 Donald Judd’s work (来源:网络)

/wp-content/uploads/2014/12/_c_9k5_In7sSordmQVjV0ZWihCj4Dipffefozu2KFEIe6sdnZpfur6zTw9hc4j_8QX0XXNQ6ucjvjavKuHgUkQIs10pV23zvATU.jpg

当代建筑太经常地被建筑之外的话语(discourse)探讨所裹挟,文学的、哲学的、语言学的、社会学的、政治学的等等。甚至令人觉得建筑师或理论家如果不从这些领域去寻找建筑的思想源头就无法证明建筑的意义和其形而上的高度。然而用观念去阐释建筑也是危险的,因为它随时存在过度释义或强加意义给建筑的可能,在各种引申、关联、隐喻中建筑反而偏离了自身。对我来说,用文字语言来阐释建筑无非是梳理和还原建筑产生的思考轨迹,然而对于任何建筑来说,最好的解读还是建筑自身。

注释与参考文献:
[1] Donald Judd, Safe from Birds, Richard Shiff, Donald Judd, p.117
[2] “Things that exist exist and everything is on their side”,Donald Judd, Safe from Birds, Richard Shiff, Donald Judd, p.117



/wp-content/uploads/2014/12/_c_iQILgG8xvBR5vpyjTVhJB6Uu4sK2hWg4B8aZlAzQtJymYzfCMo3OvsU7T72zjeJYnLxlrK8qzieavEYjB14bzsVUSK3G2DOy.jpg



项目基本信息

项目名称:武夷山竹筏育制场
业主:福建武夷山旅游发展股份有限公司
项目地点:福建武夷山星村镇
项目功能:制作厂房,储藏,办公室,宿舍
设计单位:迹•建筑事务所(TAO)
主持建筑师:华黎
设计团队:华黎、Elisabet Aguilar Palau、张婕、诸荔晶、赖尔逊(驻场建筑师)、Martino Aviles、姜楠、施蔚闻、连俊钦
基地面积:14,629平方米
建筑面积:16,000平方米(其中制作车间1519平方米,办公及宿舍楼1059平方米)
设计时间:2011-2012
施工时间:2012-2013(制作车间、办公室及宿舍楼,仓库楼未建)
摄影:苏圣亮

Credits and Data

Project title: Wuyishan Bamboo Raft Factory
Client: WuyishanTourism Development Incorporated Company
Location: Xingcun Town, Wuyishan Mountain, Fujian, China
Program: workshop, storage, office, dormitory
Architect: HUA Li / TAO (Trace Architecture Office)
Design team: HUA Li, Elisabet Aguilar Palau, Zhang Jie, Laijing Zhu, Lai Erxun, Martino Aviles, Jiang Nan, Shi Weiwen, LianJunqin
Site area: 14,629sq. m.
Total floor area: 16,000 sq. m.(workshop 1519 sq. m. office and dormitory1059 sq. m.)
Design: 2011-2012
Construction: 2012-2013 (workshop, office and dormitory, storage unbuilt)
Photographs: Su Shengliang
